3.1 Геометрия шины
Данный шаблон определяет геометрические характеристики модели шины и используется при создании шаблона параметры шины. Основные характеристики, задаваемые в шаблоне, приведены на рис.1.

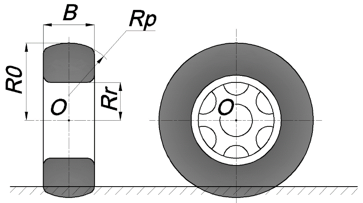

Рис. 1. Геометрия шины
Синтаксис метода создания
tireGeom(B, R0, Rr, Rp, tireCyl=…, tireSect=…)
Обязательные позиционные параметры метода
scalar B [length]
Ширина профиля.
scalar R0 [length]
Свободный радиус.
scalar Rr [length]
Посадочный радиус.
scalar Rp [length]
Поперечный радиус внешнего обвода шины.
Необязательные именованные параметры метода
tireCyl = scalar [-]Число цилиндрических сегментов разбиения шины в продольном направлении. По умолчанию tireCyl=11.
tireSect = scalar [-]Число секторов разбиения шины в поперечном направлении. По умолчанию tireSect=500.
