5.2.1 Архив

В пункте меню Архив объединены команды, касающиеся работы с файлами проектов различных типов. В этом же пункте находятся команды вывода информации на внешние устройства и команда завершения работы с программным комплексом.

В программном комплексе одновременно может быть открыто несколько файлов проектов. В конец меню Архив добавляются имя файла корневого проекта. Проект, который редактируется в данный момент, отмечен в меню галочкой. Чтобы перейти к редактированию другого проекта, выберите в меню пункт с его именем. В конец меню Архив добавляется текущее расположение папки локальной базы (подробнее смотри раздел «Работа с папкой локальной базы данных» главы «Работа с программным комплексом»).

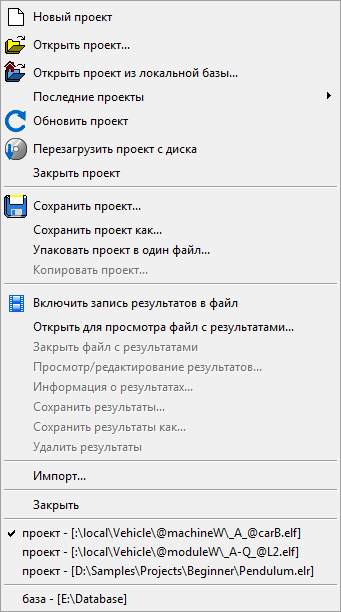

Меню Архив содержит следующие команды:

− Новый проект – создает новый проект. Данный проект становится текущей корневой частью проекта. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Открыть проект – загружает проект, хранящийся в файле. По данной команде открывается стандартное диалоговое окно выбора файла, где необходимо указать файл с существующим проектом ММС. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Открыть проект из локальной базы – загружает проект из локальной базы (подробнее смотри раздел «Работа с папкой локальной базы данных» главы «Работа с программным комплексом»). Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Последние проекты – позволяет просмотреть список последних проектов и, при необходимости, выбрать один из проектов для открытия.

− Обновить проект – производит повторную загрузку текущего проекта из памяти, с сохранением всех произведенных пользователем изменений; все агрегаты и другие вспомогательные файлы заново считываются с диска. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Перезагрузить проект с диска– производит перезагрузку текущего проекта, всех его агрегатов и других вспомогательных файлов с диска; если проект содержит изменения на момент перезагрузки, то будет предложено сохранить изменения на диск, отказаться от изменений или отменить перезагрузку. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Закрыть проект – закрывает активный проект.

− Сохранить проект – сохраняет текущую корневую часть проекта. Если проект был загружен из файла, то он записывается в файл с тем же именем. Если проект не имеет имени, пользователю будет предложено выбрать имя файла для сохранения проекта и его тип. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Сохранить проект как – сохраняет текущую корневую часть проекта в файле указанного типа, заданном пользователем в стандартном диалоговом окне выбора файла.

− Упаковать проект в один файл – сохраняет текстовый или бинарный файл проекта в упакованном виде, который может содержать табличные данные и результаты расчетов.

− Копировать проект – копирует все файлы, используемые открытым проектом, в указанную папку следующим образом: 1) EULER определяет папку, включающую в себя все файлы проекта; 2) показывается диалог выбора папки для копирования; 3) содержимое папки из п.1 копируется (без изменения структуры) в папку из п.2. Следует иметь в виду, что файлы, путь к которым в проекте заданы полностью, и их зависимости не будут скопированы.

− Включить запись результатов в файл – включает запись результатов расчетов в упакованный файл проекта. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Открыть для просмотра файл с результатами – открывает указанный пользователем упакованный файл проекта с результатами расчетов, соответствующий редактируемому текстовому/бинарному проекту, в режиме просмотра результатов. Эту команду также можно вызвать, нажав кнопку

на панели инструментов.

− Закрыть файл с результатами – закрывает просматриваемый файл с результатами расчетов, соответствующий редактируемому текстовому/бинарному проекту.

− Просмотр/редактирование результатов – открывает окно Просмотр/редактирование журнала движения. Подробное описание этого окна приведено в подразделе «Окно Просмотр/редактирование журнала движения».

− Информация о результатах – открывает окно Информация о результатах с описанием содержащихся в упакованном файле проекта результатов расчетов. Подробное описание этого окна приведено в подразделе «Просмотр информации о результатах».

− Сохранить результаты – сохраняет результаты расчета в текущем упакованном файле проекта.

− Сохранить результаты как – сохраняет текущий текстовый/бинарный проект и результаты расчетов в упакованном файле проекта, заданном пользователем в стандартном диалоговом окне выбора файла.

− Удалить результаты – удаляет результаты из просматриваемого упакованного файла проекта.

− Импорт – открывает диалоговое окно для импорта геометрических объектов, записанных в файлах форматов STEP или IGES. Подробное описание импорта геометрических объектов описано в разделе «Импорт геометрических данных».

− Печать – выводит результаты расчета на печатающее устройство. При ее выполнении открывается диалоговое окно Создание иллюстраций.

− Принтер – вызывает диалоговое окно для настройки принтера.

− Выход – завершает работу с программой EULER.
