5.2.8 Вид проекта

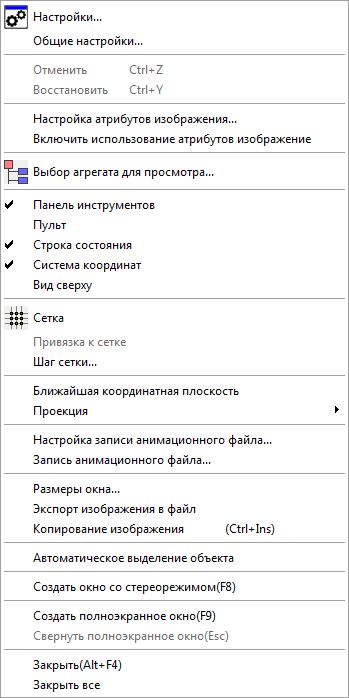

Пункт меню Вид проекта появляется в при активизации любого рабочего окна типа Вид проекта. Он содержит команды управления работой выбранного окна:

− Настройки – открывает диалоговое окно, с помощью которого можно изменить режимы отображения ММС. Команду также можно вызвать, нажав кнопку

на панели инструментов в окне Вид проекта.

− Общие настройки – открывает диалоговое окно, с помощью которого можно изменить настройки режима отображения ММС, общие для всех окон типа Вид проекта и Камера. Подробнее смотри в пункте «Общие настройки визуализации проекта» раздела «Вид проекта» главы «Работа с окнами».

− Отменить – отменяет перемещения точек, сделанные в окне типа Вид проекта.

− Восстановить – повторяет действия, отмененные командой Отменить.

− Настройка атрибутов изображения – открывает диалоговое окно Настройка атрибутов изображения. Подробное описание окна приведено в разделе «Вид проекта» главы «Работа с окнами».

− Включить использование атрибутов изображения – разрешает или блокирует использование атрибутов изображения.

− Выбор агрегата для просмотра – открывает диалоговое окно Выбор агрегата для просмотра, с помощью которого можно выбрать агрегат из проекта. После чего изображение этого агрегата появится в окне Вид проекта.

− Панель инструментов – отображает/скрывает панель инструментов Вида проекта.

− Пульт – отображает/скрывает пульт управления изображением в окне Вид проекта.

− Строка состояния – отображает/скрывает строку состояния.

− Система координат – отображает/скрывает систему координат в окне Вид проекта.

− Вид сверху – отображает/скрывает вид сверху.

− Сетка – отображает/скрывает сетку в окне проекта. Команду также можно вызвать, нажав кнопку

на панели инструментов в окне Вид проекта.

− Привязка к сетке – включает/отключает привязку к сетке в окне Вид проекта. Если привязка к сетке установлена, то через окно Вид проекта точки можно создавать только в узлах сетки.

− Шаг сетки – открывает на закладке Сетка диалоговое окно Настройки. Это окно может использоваться для изменения шага сетки.

− Ближайшая координатная плоскость – определяет ближайшую к плоскости экрана координатную плоскость. Эта плоскость совмещается с плоскостью экрана.

− Проекция – выбор проекции: вид спереди, вид сзади, вид слева, вид справа, вид сверху, вид снизу, изометрия. Выбор проекции также доступен по кнопке

на панели инструментов в окне Вид проекта. Подробнее смотри в пункте «Панель инструментов окна Вид проекта» раздела «Вид проекта» главы «Работа с окнами».

− Настройка записи анимационного файла – открывает диалоговое окно Настройка записи анимационного файла. Подробное описание окна приведено в разделе «Создание анимационных файлов».

− Запись анимационного файла – переводит окно Вид проекта в режим записи анимационного файла.

− Размеры окна – открывает диалоговое окно для задания точных размеров рабочего окна.

− Экспорт изображения в файл – позволяет сохранить изображение из активного окна Вид проекта в графическом файле.

− Копирование изображения – копирует изображение из активного окна Вид проекта в стандартный буфер обмена операционной системы Windows. После этого данное изображение можно перенести из буфера обмена в другое приложение.

− Автоматическое выделение объекта – включает/выключает режим Автоматического выделения объекта.

− Создать окно со стереорежимом – создает новое полноэкранное окно Вид проекта в стереорежиме.

− Создать полноэкранное окно – создает новое окно Вид проекта, развернутое на весь экран компьютера.

− Свернуть полноэкранное окно – сворачивает полноэкранное окно Вид проекта.

− Закрыть – закрывает активное окно.

− Закрыть все – закрывает все окна типа Вид проекта.
