6.13 Окно для ввода логарифмической шкалы спектра
Для ввода и редактирования Логарифмической шкалы спектра используется специальное окно, внешний вид которого приведен на Рис. 35. Подробное описание метода создания Логарифмической шкалы спектра приведено в книге «Описание объектов многокомпонентной механической системы».

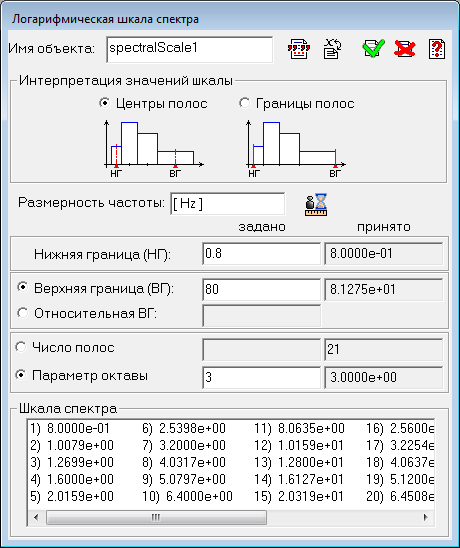

Рис. 35. Окно для ввода логарифмической шкалы спектра
Рассмотрим содержание окна и назначение его элементов управления.
Имя объекта – поле для задания имени объекта.
Кнопка
– открытие диалогового окна для ввода и редактирования пояснений к объекту.
– открытие диалогового окна для ввода и редактирования пояснений к объекту.Кнопка
– назначение объекта параметром.
– назначение объекта параметром.Кнопка
– вызов справки по методу создания объекта.
– вызов справки по методу создания объекта.Кнопка
– завершение работы и подтверждение всех внесенных изменений.
– завершение работы и подтверждение всех внесенных изменений.Кнопка
– завершение работы и отказ от всех изменений.
– завершение работы и отказ от всех изменений.В поле «Размерность частоты» задаются единицы измерения частоты, которые используются для всех параметров окна, которые представляют собой частоту (например, поля «Нижняя граница (НГ)» и «Шаг частот», а также выводимые в область «Шкала спектра» значения создаваемой шкалы).
Кнопка
позволяет выбрать в выпадающем меню единицы измерения из списка всех доступных единиц измерения базисных и дополнительных физических величин. Выбранные единицы измерения вносятся их в поле «Размерность частоты».
позволяет выбрать в выпадающем меню единицы измерения из списка всех доступных единиц измерения базисных и дополнительных физических величин. Выбранные единицы измерения вносятся их в поле «Размерность частоты».В разделе «Интерпретация значений шкалы» пользователь выбирает, каким образом будут интерпретироваться задаваемые значения нижней и верхней границ: как среднегеометрические центры частотных полос или их границы. Помимо этого, параметр влияет на выводимые в области «Шкала спектра» значения: отображаются либо среднегеометрические центры создаваемых частотных полос, либо их границы.
В поле «Нижняя граница (НГ)» задается значение частоты, соответствующее нижней границе спектра.
В поле «Верхняя граница (ВГ)» задается значение частоты, соответствующее верхней границе спектра.
В поле «Относительная ВГ» задается относительное значение частоты, соответствующее верхней границе спектра.
Поля «Верхняя граница (ВГ)» и «Относительная ВГ» не могут использоваться одновременно. По умолчанию используется «Относительная ВГ» со значением 100.
В поле «Число полос» задается количество полос спектра.
В поле «Параметр октавы» задается параметр октавы. Значение параметра октавы равное 1 соответствует октавным частотным полосам. Значение параметра октавы равное 3 соответствует 1/3 октавным частотным полосам.
Поля «Число полос» и «Параметр октавы» не могут использоваться одновременно. По умолчанию используется «Параметр октавы» со значением равным 3.
В неактивных полях рядом с активными показываются значения параметров спектра частот, рассчитанные на основе заданных значений. Эти значения могут отличаться от заданных величин (см. описание метода Логарифмическая шкала спектра в разделе «Шкала спектра (spectralScale)» главы «Служебные объекты» книги «Описание объектов многокомпонентной механической системы»).
В области «Шкала спектра» отображаются все значения создаваемой шкалы спектра. При этом отображаются значения с учетом выбранного в разделе «Интерпретация значений шкалы» параметра: либо среднегеометрические центры создаваемых частотных полос, либо их границы.
