6.17 Окно Значения датчиков
Окно Значения датчиков используется для отображения в числовом виде текущих значений датчиков. Оно вызывается по одноименной команде пункта меню Инструменты. Перед открытием окна Значения датчиков появляется вспомогательное диалоговое окно формирования состава датчиков, имеющее следующий вид.

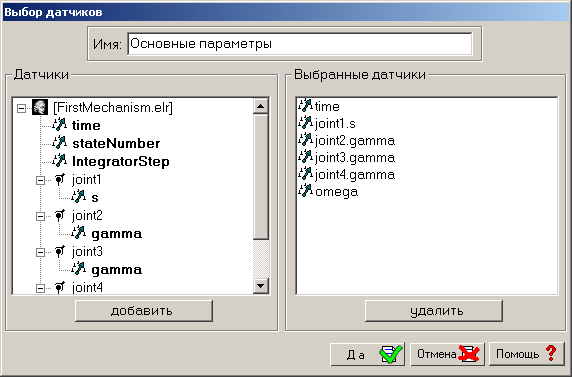

Рис. 51. Окно Выбор датчиков
В поле Имя пользователь может указать имя создаваемого окна. Если имя не задано пользователем, то оно будет сформировано программным комплексом.
Список Датчики содержит имена всех датчиков проекта. При нажатии кнопки Добавить выделенные в этом списке датчики заносятся в список Выбранные датчики.
Список Выбранные датчики содержит имена датчиков, отобранных для вывода в окне. При нажатии кнопки Удалить датчики, выделенные в этом списке, из него удаляются.
Одновременно может быть открыто несколько окон типа Значения датчиков.

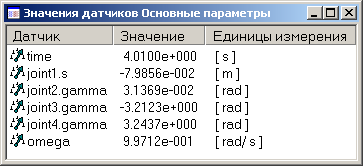

Рис. 52. Окно Значения датчиков
В одном окне можно выводить произвольное количество датчиков. Значения датчиков отображаются в виде таблицы. Каждому датчику в таблице соответствует одна строка. Таблица состоит из следующих трех граф.
− Датчик – содержит полное имя датчика, включая имя агрегата. В имя датчика, созданного автоматически, добавляется имя объекта, для которого этот датчик был сформирован. При щелчке правой кнопкой мыши по имени датчика открывается его объектное меню.
− Значение – содержит текущее значение датчика. Если для какого-либо датчика в данный момент расчет значения невозможен, то в этом поле графы Значение будет указано – нет значения. Подобная ситуация возникает, например, при просмотре датчика, ссылающегося на шарнир, который в настоящий момент разрушен.
− Единицы измерения – содержит обозначение физических единиц измерения для данного датчика. При вводе в качестве единиц измерения значений датчиков принимаются единицы, установленные для этих величин в текущей системе измерения в момент открытия данного окна. Последующие изменения текущей системы измерения физических величин, сделанные в диалоговом окне Настройки единиц измерения, не влияют на единицы измерения значений датчиков в уже открытом окне. Но единицы измерения конкретного датчика можно изменить. Для этого выполните следующие действия.
1. Щелкните левой кнопкой мыши на поле с обозначением единиц измерения данного датчика.
2. Введите в поле данной графы обозначение физических единиц измерения. Эти единицы измерения должны быть корректными для данного датчика.
Значение датчика автоматически будет пересчитано в новых единицах.
Если количество датчиков в окне настолько велико, что все они не умещаются в видимой части окна, то в правой части окна появляется линейка прокрутки. С ее помощью можно найти строку с описанием нужного датчика.
Размеры окна Значения датчиков ограничены только размерами главного окна. Окно Значения датчиков можно минимизировать или развернуть во все главное окно.
