6.4.2 Пульт управления проекцией
Пульт управления проекцией служит для вращения, перемещения и масштабирования изображения в окнах Вид проекта. Внешний вид пульта представлен на Рис. 19.

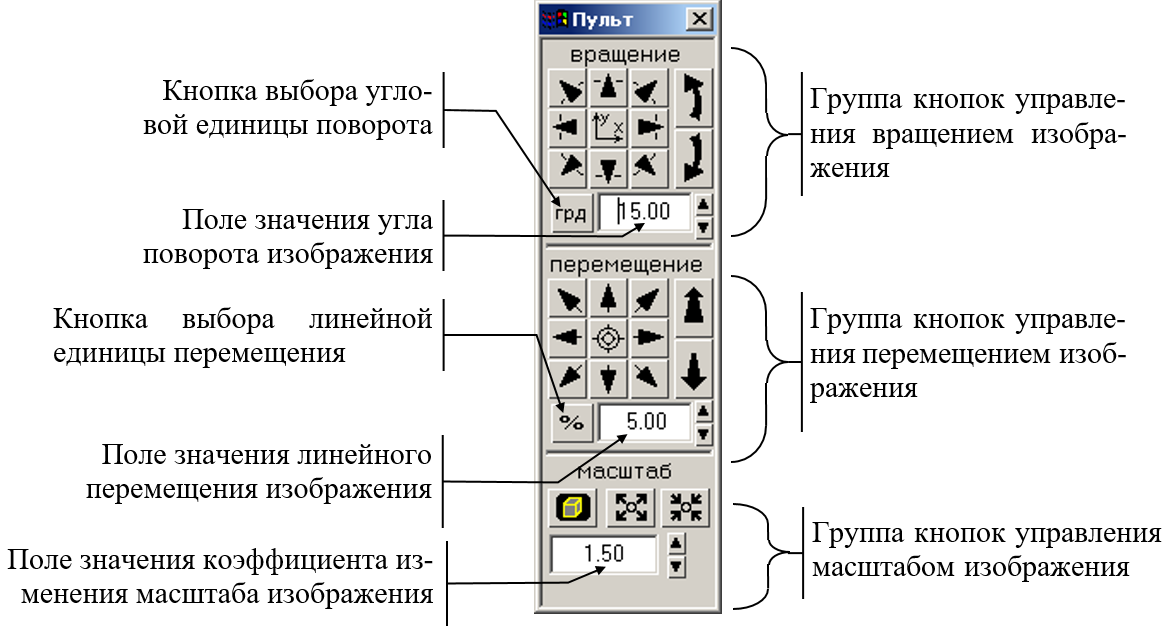

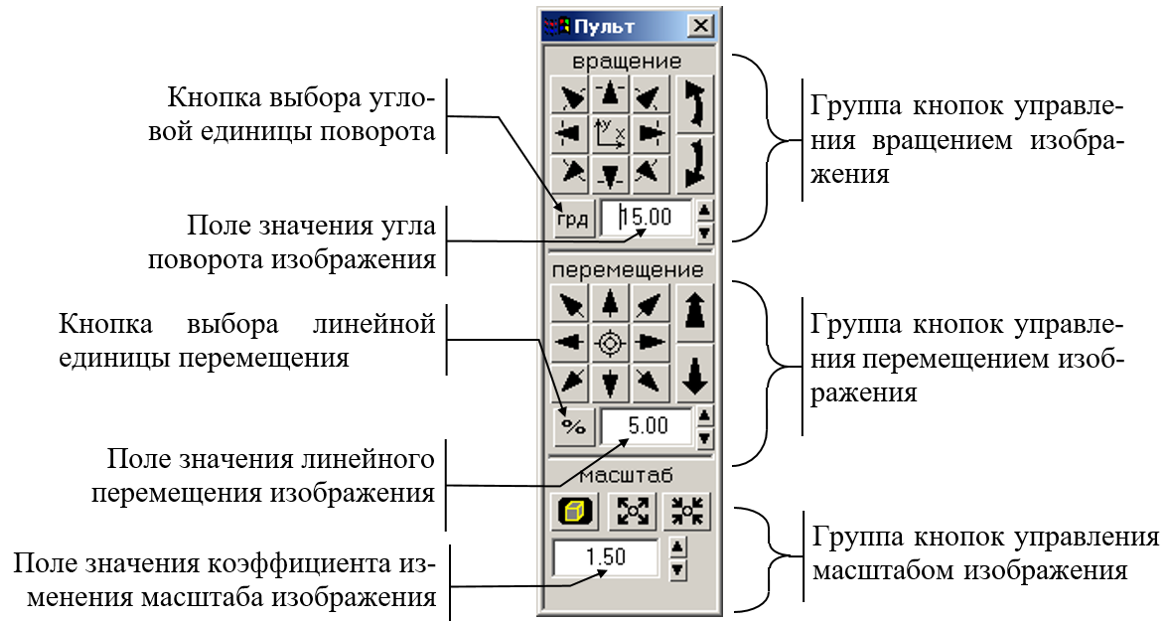

Рис. 19. Пульт управления проекцией
Чтобы активировать пульт управления проекцией:
− щелкните правой кнопки мыши по изображению вида ориентации осей, либо
− выберите соответствующую команду пункта меню Вид проекта.
Группа кнопок управления вращением используется для поворота изображения относительно центра ПСК. Угол поворота задается в поле значения угла поворота изображения.
Кнопки служат для выполнения следующих действий:
и
– поворот изображения вокруг оси X ПСК;
и
– поворот изображения вокруг оси Y ПСК;
,
,
и
– поворот изображения вокруг наклонных осей, лежащих в плоскости XY ПСК;
– совмещение направления осей ПСК с направлением осей базовой системы координат окна;
и
– поворот изображения вокруг оси Z ПСК.Значение угла поворота можно изменить, явно указав величину в поле угла поворота изображения. Для этого также используются кнопки увеличения и уменьшения угла, расположенные справа от поля значения.
Кнопка изменения угловой единицы поворота работает циклически. То есть повторные нажатия приводят к последовательной смене единиц измерения. Например, чтобы сменить единицы измерения с градусов на радианы, нажмите кнопку
(градусы). После нажатия изменится единица измерения и вид кнопки –
(радианы).
(градусы). После нажатия изменится единица измерения и вид кнопки – (радианы).Группа кнопок управления перемещением используется для поступательного перемещения изображения в различных направлениях. Сдвиг будет выполняться на величину, заданную в поле значения линейного перемещения изображения.
Кнопки служат для выполнения следующих действий:
и
– перемещение изображения вдоль оси X ПСК;
и
– перемещение изображения вдоль оси Y ПСК;
,
,
и
– перемещение изображения вдоль наклонных осей, лежащих в плоскости XY ПСК;
и
– перемещение изображения вдоль оси Z ПСК от пользователя или к пользователю, соответственно. Такое перемещение не влияет на изображение основной проекции, так как ось Z ПСК перпендикулярна плоскости окна. Но при этом меняется изображение вида сверху;
– совмещение центра ПСК с центром базовой системы координат окна.Следует помнить, что смещение изображения по оси Z изменяет положение объекта относительно центра вращения. Центр вращения всегда расположен в центре ПСК. Он также совпадает с центром окна, где выводится основная проекция, и центром зоны, где отображается вид сверху.
Кнопка выбора линейной единицы перемещения работает циклически. Последовательно нажимая эту кнопку, пользователь может выбрать одну из следующих единиц измерения для перемещения изображения:
– метр;
– сантиметр;
– миллиметр;
– процент от размера окна.Значения линейного перемещения изменяются аналогично значениям угла поворота.
Группа кнопок изменения масштаба используется для увеличения или уменьшения масштаба изображения. Коэффициент масштабирования указывается в поле значения коэффициента, задающего изменение масштаба изображения. Кнопки служат для выполнения следующих действий:
– увеличение масштаба изображения;
– уменьшение масштаба изображения.Коэффициент изменения масштаба изображения задается так же, как величина угла поворота. Этот коэффициент, установленный в пульте управления проекцией, используется при изменении масштаба изображения с помощью кнопок панели инструментов.
Кнопка
используется для автоматической установки рационального масштаба и центрирования изображения. По нажатию данной кнопки изображение перемещается так, чтобы центр области всех отображаемых объектов совпал с центром ПСК. Причем автоматически подбирается масштаб, при котором все отображаемые объекты видны в окне. Углы поворота изображения после этой операции не изменяются.
используется для автоматической установки рационального масштаба и центрирования изображения. По нажатию данной кнопки изображение перемещается так, чтобы центр области всех отображаемых объектов совпал с центром ПСК. Причем автоматически подбирается масштаб, при котором все отображаемые объекты видны в окне. Углы поворота изображения после этой операции не изменяются.Чтобы установить новые пределы значений и шаг их изменения, щелкните правой кнопкой на соответствующее поле. Такими полями являются следующие:
− поле значения угла поворота изображения;
− поле значения линейного перемещения изображения;
− поле значения коэффициента изменения масштаба изображения.
