1.3 Графическое представление результатов расчета вибронагруженности человека
Оценка вибронагруженности с помощью средних квадратичных значений (СКЗ) виброускорений является наиболее точной оценкой, из всех рассмотренных в главе «Характеристики воздействия вибраций на человека». Данный показатель позволяет оценить вибронагруженность для каждого из трех направлений действия вибрации в диапазоне частот от 0.8 до 80 Гц.
Оценка вибронагруженности с помощью СКЗ виброускорений отображается в окне Оценка вибронагруженности человека по СКЗ виброускорений. СКЗ виброускорений отображаются в виде 1/3 октавных полос со среднегеометрическими частотами 0.8, 1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 Гц. На графике также отображаются предельные значения виброускорений, соответствующие уровням безопасности, усталости и комфорта. На рис. 1 представлен внешний вид окна Оценка вибронагруженности человека по СКЗ виброускорений.

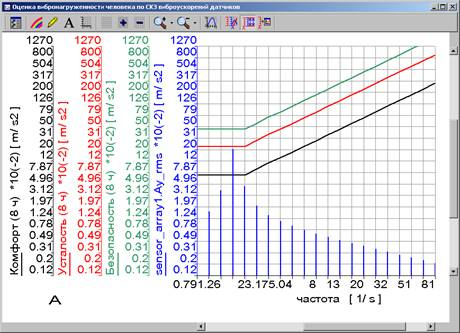

Рис. 1. Графическое представление оценки вибронагруженности человека
с помощью СКЗ виброускорений
Чтобы открыть окно Оценка вибронагруженности человека по СКЗ виброускорений, необходимо выполнить следующие действия.
1. В Объектном меню для датчика вибронагруженности выбрать одну из команд:
− СКЗ виброускорений по оси X;
− СКЗ виброускорений по оси Y;
− СКЗ виброускорений по оси Z.
Данные команды Объектного меню доступны только для датчиков, созданных методом вибронагруженность человека, и только после выполнения изменения механизма выключить процесс.
2. В окне Настройка графика вибронагруженности человека (см. рис. 2) сделать необходимые настройки представления графика и подтвердить их, нажав кнопку ОК. Подробное описание данного окна представлено в главе «Графическое представление результатов расчета вибронагруженности человека».
В окне Оценка вибронагруженности человека по СКЗ виброускорений доступны все стандартные настройки для окна типа Графики датчиков, которые описаны в разделе «Графики датчиков».
Настройка графика вибронагруженности человека
Окно Настройка графика вибронагруженности человека служит для формирования графика оценки вибронагруженности человека с помощью СКЗ виброускорений.

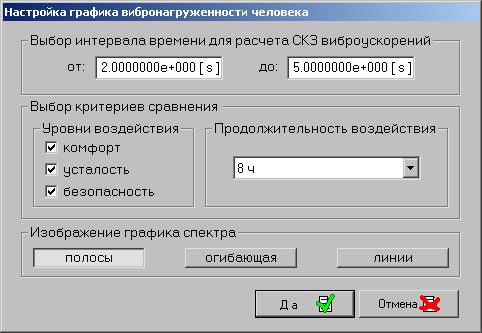

Рис. 2. Окно Настройка графика вибронагруженности человека
В разделе Выбор интервала времени для расчета СКЗ виброускорений можно настроить интервал времени, на котором необходимо анализировать вибронагруженность.
В разделе Выбор критериев сравнения выбираются предельные уровни неблагоприятного воздействия вибраций на человека (комфорт, усталость, безопасность). Здесь также указывается продолжительность воздействия вибрации, для которой будут отображены предельные уровни. Продолжительность воздействия вибрации выбирается из списка: 1 мин, 16 мин, 25 мин, 1 ч, 2.5 ч, 4 ч, 8 ч, 16 ч, 24 ч.
В разделе Изображение графика спектра можно выбрать вид графического отображения спектра.
