5.1.3 Использование конвертера NX
Рекомендации по использованию плагина
В процессе моделирования может возникнуть ситуация, когда понадобиться повторный экспорт модели, используемой в проектах ПК EULER в формате ECT. Объекты экспортированной геометрии используются в модели ПК EULER путем указания их имени. В связи с этим для сохранения целостности проекта при использовании результатов повторного экспорта из NX необходимо, чтобы все символьные имена объектов экспортированной геометрии оставались неизменными. А для этого следует знать, что при редактировании модели в NX изменения во всех компонентах и их прототипах должны происходить синхронно. К таким изменениям относится:
− добавление/удаление/изменение компонента;
− добавление/удаление/изменение тела;
− изменение цвета тела;
− изменение статуса видимости тела.
Использование плагина
Для того чтобы воспользоваться плагином, необходимо сделать следующее:
1. Запустить NX;
2. Открыть файл модели;
3. Нажать Ctrl+U;
4. Задать путь к установленному плагину и выбрать файл для запуска ECT_NX_Plugin.dll, как показано на рис. 3.

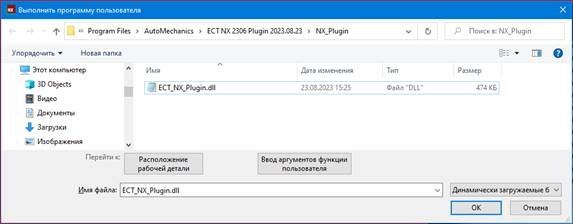

Рис. 3. Запуск плагина из NX
5. После выбора плагина появится диалоговое окно для задания параметров экспорта геометрии из NX, изображенное на рис. 4.

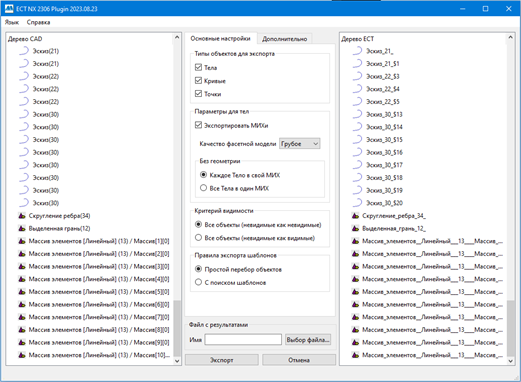

Рис. 4. Диалоговое окно плагина
В окне представлены параметры:
5.1. типы экспортируемых объектов:
− тела;
− точки;
− линии;
5.2. параметры для тел:
− качество формируемой фасеточной модели для экспортируемых тел. По умолчанию – «Грубое»;
− экспортировать МИХ-и тел. Задается с помощью флага «Экспортировать МИХ-и»;
− вариант группировки тел;
5.3. критерий видимости:
− экспортировать все объекты независимо от статуса видимости. При экспорте статус объектов не изменяется: то есть объекты со статусом hide будут иметь статус hide и, соответственно, не будут видны в рабочей области EULER. Пункт – «Все объекты (невидимые как невидимые)»;
− экспортировать все объекты и делать их видимыми (изменять статус объекта с hide на show). Флажок – «Невидимые как видимые»;
5.4. метод экспорта;
5.5. имя результирующего файла экспорта.
6. При необходимости, можно использовать дополнительные настройки экспорта, как описано в главе «Расширенные настройки экспорта».
7. Завершить настройку параметров экспорта и нажать на кнопку
.
.8. Плагин подготовит необходимые данные для экспорта и сформирует ECT-файл. Продолжительность данного этапа зависит от объема экспортируемой модели, выбранного качества фасеточной модели, а также от наличия в выгрузке массово-инерционных характеристик и может длится несколько минут.
