3 Конвертация геометрии из STEP в файл формата ECT
В настоящее время формат STEP является одним из самых распространенных для передачи данных о трёхмерных моделях и поддерживается большинством CAD-систем. В ПК EULER поддерживается импорт из файлов стандартов STEP AP203 и STEP AP214. При импорте геометрии из файла формата STEP создается файл с расширением «*.ect». При импорте сохраняется структура геометрической модели STEP-файла.
Для твердых тел при импорте их в EULER распознается цвет тел только для файлов стандартов STEP AP214. Стандарт STEP AP203 не поддерживает цвета.
Для запуска конвертера геометрической модели в программном комплексе используется команда [Архив] / [Импорт…]. После ее выбора откроется диалоговое окно конвертера, как показано на рис. 1.

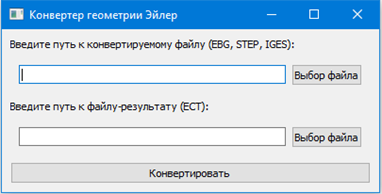

Рис. 1. Окно выбора исходного файла
В верхнем поле необходимо указать путь к конвертируемому файлу. Помимо файлов с расширением «*.STEP» и «*.stp», поддерживаются файлы с расширением «*.iges» и «*.ebg». EBG-файл это бинарный файл с геометрией, который использовался ПК EULER до 13-й версии.
В нижнем поле указывается путь к генерируемому файлу ECT-формата. По умолчанию файл генерируется в той же директории где находится конвертируемый файл.
После заполнения всех полей необходимо нажать кнопку «Конвертировать» для запуска конвертера. Эта операция занимает некоторое время, в зависимости от сложности исходной геометрической модели.
По завершении конвертации в том же окне будет выведена строка с сообщением о результате операции.
