5.5 Конвертер Inventor для вывода модели в ECT-файл
Плагин для программы Autodesk Inventor позволяет экспортировать геометрию из файлов типа «Деталь» (.ipt) и «Сборка» (.iam) в формат описания геометрии ECT.
Ограничения по экспортированию геометрии из Autodesk Inventor
Конвертер Inventor не позволяет в полной мере воспользоваться всеми средствами экспорта модели в ECT-файл:
− управление качеством фасеточных моделей объектов из плагина запрещено и доступен только вариант «Стандартное»;
− для «Правил экспорта шаблонов» доступна только опция «Простой перебор объектов».
Правила экспортирования геометрии из Inventor
− экспорт производится с учетом структуры модели;
− каждое тело оформляется в виде отдельной детали в ECT-файле;
− компонент типа сборка (assemblies) оформляется в виде структуры в ECT-файле, содержащей совокупность входящих в сборку объектов (компонентов и тел);
− в экспорте участвуют точки и линии, которые расположены в рабочей детали (work part) и в эскизе (sketch);
− все точки и линии рабочей детали, расположенные в корневом элементе модели, оформляются в отдельную деталь под названием «_Geom», которая находится в корне итоговой структуры;
− Элементы, расположенные в эскизах, оформляются в структуру с именем «_Sketches», внутри которой оформляются детали по количеству эскизов.
Правила формирования имен для экспортируемых объектов
Алгоритм работы плагина пытается по максимуму воспроизвести имена экспортируемых объектов и воссоздать дерево модели используемого CAD-а. В общем случае имена для всех экспортируемых объектов состоят из двух частей: символьной части и тэга, между которыми стоит знак нижнего подчеркивания.
Символьная часть формируется на основе имени исходного объекта (с учетом корректировки имени для соответствия правилам, применяемым к имени объекта в EULER). Тэг используется для уникализации одинаковых имен и состоит из знака «$» и последующего за ним числа. На рис. 1 показан пример дерева модели до и после экспорта.

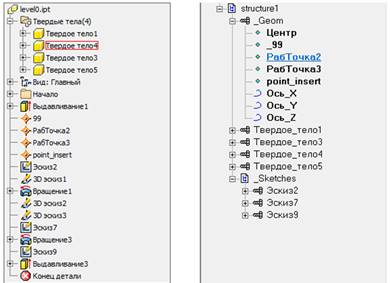

Рис. 1. Дерево модели в Inventor (слева) и после экспорта в EULER (справа)
