5.2 Панель объектов
Окно Панель объектов содержит кнопки с пиктограммами всех типов объектов, которые могут использоваться в EULER для описания механической системы. Все типы упорядочены по группам согласно смысловому значению. Внешний вид окна представлен на рис. 2. Управление отображением окна осуществляется командой Панель объектов в пункте главного меню Инструменты. С помощью этого окна при создании и выборе объектов указывается тип объекта механической системы. Тип объекта, выбираемый в окне Панель объектов, синхронизирован с типом объекта в окне Справочник проекта.

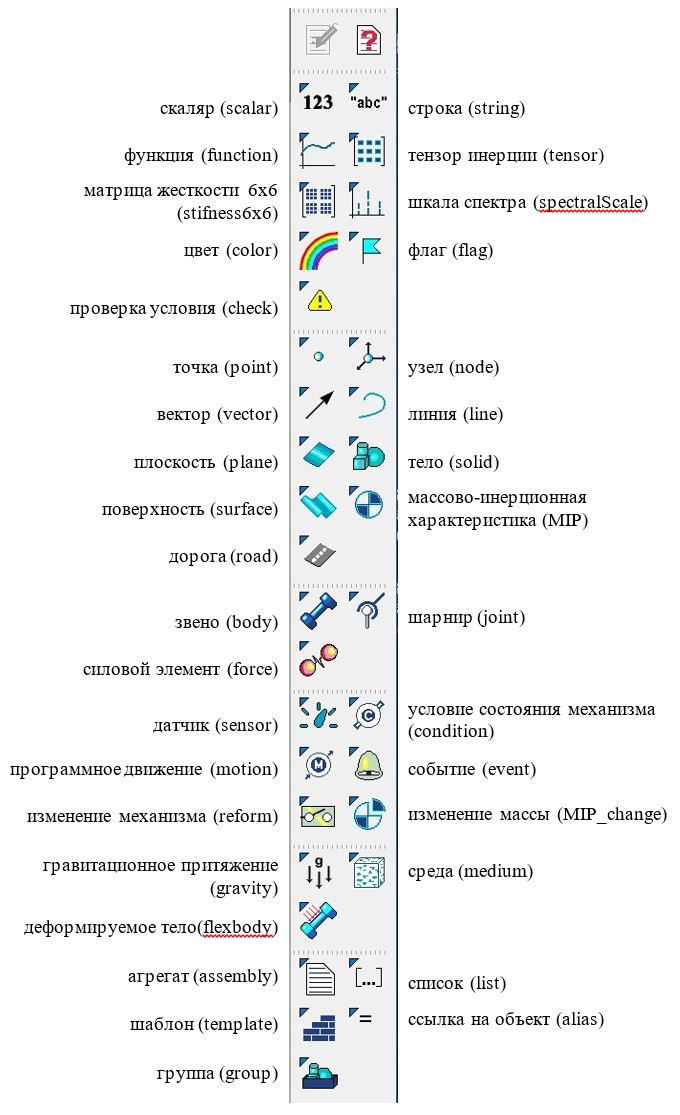

Рис. 2. Панель объектов
В верхней части окна находятся две кнопки управления:
– создание объекта. По нажатию этой кнопки начинается процесс создания нового объекта. Объект будет иметь такой тип, кнопка которого нажата в данный момент на панели объектов.
– обращение к документации. По нажатию этой кнопки курсор, при перемещении в область панели объектов, будет принимать тот же вид, что и изображение на кнопке. Если таким курсором щелкнуть над кнопкой любого типа объекта, то откроется окно встроенной документации с описанием данного типа объектов.
