5.6.2 Поля Редактора объектов

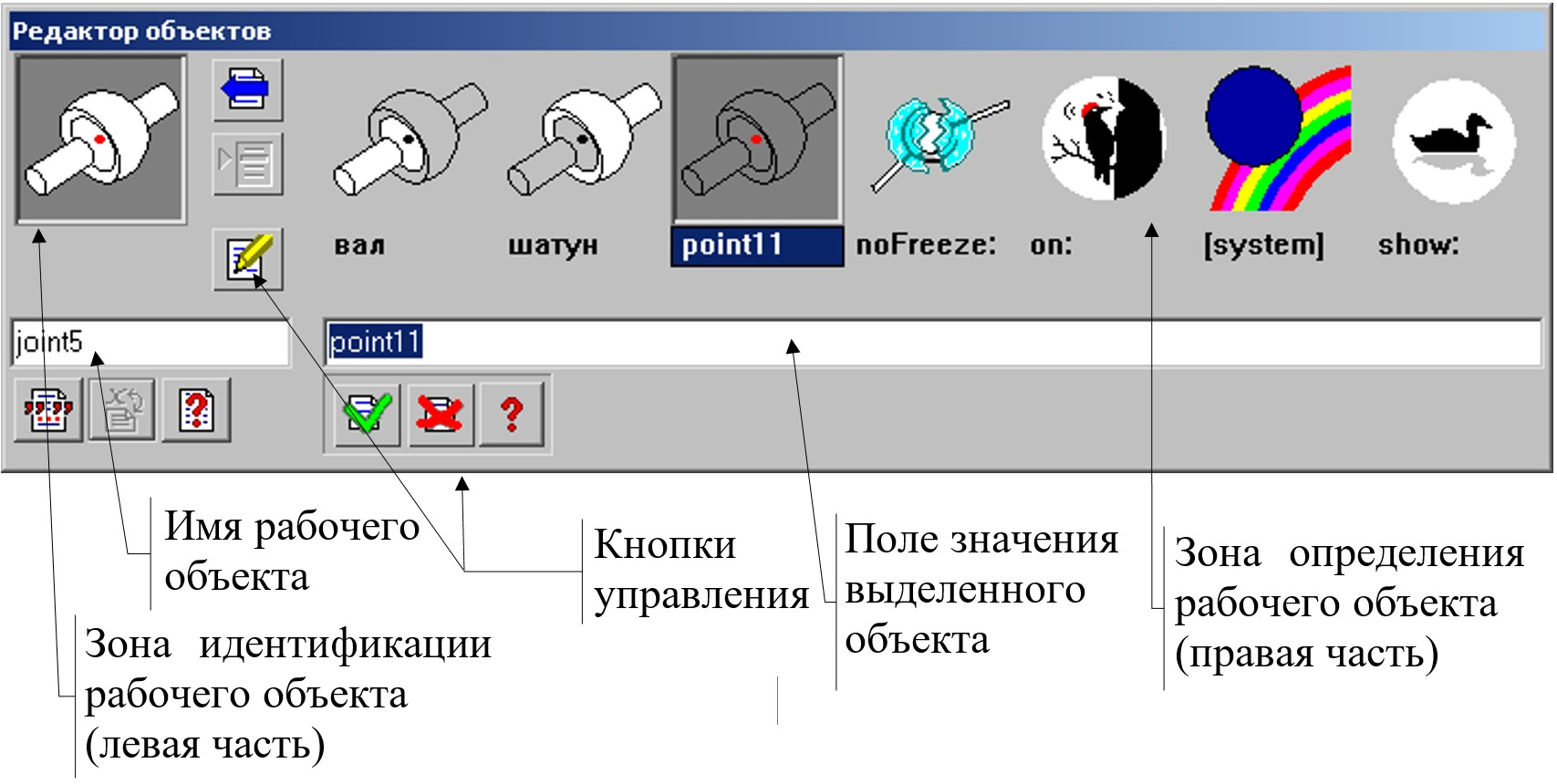

Окно Редактор объектов показано на рис. 2.
Рис. 2. Поля Редактора объектов
Окно Редактор объектов состоит из следующих частей:
− Зона идентификации рабочего объекта (левая часть) содержит список пиктограмм, иллюстрирующих последовательность действий пользователя при просмотре, редактировании или создании объектов ММС. Если список включает в себя больше одного объекта, под ним появляется полоса прокрутки. С ее помощью можно просмотреть весь список. Крайняя правая пиктограмма этого списка представляет собой пиктограмму метода создания рабочего объекта. Под списком пиктограмм расположено поле имени рабочего объекта. Вводить данные в это поле и редактировать имеющееся значение можно для всех рабочих объектов, кроме тех, что входят в состав агрегатов.
− Зона определения рабочего объекта (правая часть) содержит список параметров создания рабочего объекта.
Под каждой пиктограммой расположено поле значения объекта. В качестве значения объекта может выводиться следующая информация:
− Имя объекта.
− Число, выражение, строка или значение флага. Эта информация отображается так, как ее указал пользователь. Если при вводе данных для величины, имеющей физическую размерность, эта размерность не была указана, то в данное поле автоматически добавляются единицы измерения физических величин, принятые по умолчанию на момент ввода.
− [*], если параметр создания объекта определен по месту, и имя ему не присвоено. То есть, параметр создания объекта определен локальным объектом.
− [system], если параметр создания объекта определен не пользователем, а программным комплексом. Такой параметр можно просматривать, но не редактировать.
Под списком пиктограмм правой части расположено поле значения выделенного объекта. Значения этого поля и поля, расположенного под пиктограммой объекта, совпадают. В поле значения выделенного объекта можно вводить данные и их редактировать.
Чтобы выделить объект в правой части окна Редактор объектов, щелкните левой кнопки мыши по его пиктограмме.
Кнопки управления в окне Редактором объектов используются для выполнения следующих действий:
– создание объекта. Тип объекта определяется нажатой кнопкой в окне Панель объектов.
– переход к просмотру и редактированию выделенного в правой части объекта (перенос выделенного в правой части объекта в левую часть, перенесенный объект становится рабочим).
– вывод списка предыдущих значений параметра. Параметр, для которого выводится список значений, выделяется в правой части окна.
– завершение операций с рабочим объектом с внесением всех изменений.
– завершение операций с рабочим объектом без внесения изменений.
– пояснения к объекту.
– вызов справки по методу создания объекта.
– назначение объекта параметром агрегата
