2.4 Пример использования команды

В качестве примера рассмотрим расчет собственных форм и частот пружины жесткостью k=1e+5 [кг/с^2] с грузом весом в m=1 [кг].

Текст проекта

body body1=body( color = RGB( 102, 255, 204 ) );

body body2=body( color = RGB( 204, 204, 204 ) );

point p=point( 0 [m], 0 [m], 0 [m] );

solid solid1=sphere( p, 1 [m], mass = 1 [kg] );

body body2 < ( solid1 );

force force1=spring( body1, p, body2, p, 1e5 [kg/s2] );

force force2=force( body2, p, projectX, 100 [N], list( ) );

sensor sensor1=bodyDisplacement( body1, p, projectX, body2, p );

command NormalModes=normalModes( freqDamping = noDamping: );

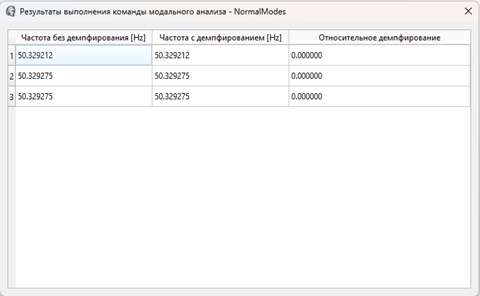

Результаты работы команды представлены в виде таблицы (рис. 6).

Рис. 6. Результаты выполнения команды модального анализа

Теоретический результат равен

[Гц],

что совпадает с результатом при выполнении команды.
