4.1 Работа с конвертером

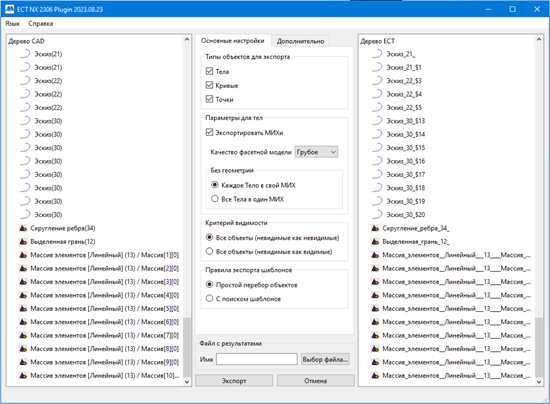

Внешний вид диалогового окна сразу после запуска конвертера приведен на рис. 1.
Рис. 1. Окно конвертера
В заголовке окна содержится:
− название конвертера (например, ECT NX 2306 Plugin для САПР Siemens NX 2306);
− дата выпуска версии конвертера.
При экспорте с помощью конвертера в ECT-файл записываются геометрия и массово-инерционные характеристики.
В правом верхнем углу окна находится кнопка
закрытия конвертера.
закрытия конвертера.Левая часть окна предназначена для отображения иерархической структуры модели САПР, правая – для предварительного просмотра результата экспорта. Для просмотра структуры дерева модели САПР можно дважды кликнуть мышкой по интересующему компоненту дерева модели (или один раз по стрелке около него).
Следует иметь в виду, что при открытом диалоговом окне конвертера в некоторых САПР выведение курсора компьютерной мышки из окна конвертера сигнализирует об этом значком «курсора ожидания» Windows, что обозначает недоступность функционала САПР во время работы конвертера.
В верхней части окна расположены две вкладки
.
.На вкладке «Основные настройки» расположены наиболее часто используемые для настройки экспорта элементы управления (см. «Основные настройки экспорта»). На вкладке «Дополнительно» – элементы работы с файлами EMC (см. «Расширенные настройки экспорта»).
В нижней части окна расположены сверху вниз следующие элементы:
− группа элементов «Файл с результатами». Она содержит поле просмотра полного имени результирующего файла и кнопку
для вызова стандартного диалога для задания месторасположения и имени файла результатов;
для вызова стандартного диалога для задания месторасположения и имени файла результатов;− кнопка
для запуска конвертации (экспорта) в файл;
для запуска конвертации (экспорта) в файл;− кнопка
для закрытия диалога. В случае, если опции экспорта на закладке «Дополнительно» были изменены, то при закрытии окна конвертера показывается диалог, предлагающий сохранить эти изменения;
для закрытия диалога. В случае, если опции экспорта на закладке «Дополнительно» были изменены, то при закрытии окна конвертера показывается диалог, предлагающий сохранить эти изменения;− выпадающий список для выбора языка пользовательского интерфейса.
В процессе настройки экспорта в развернутой правой части окна автоматически обновляются в реальном времени ожидаемые результаты экспорта ECT данных (ECT-дерева).
Для просмотра структуры дерева ожидаемого содержания ECT-файла можно дважды кликнуть мышкой по компоненту дерева ECT (или один раз по стрелке около него).

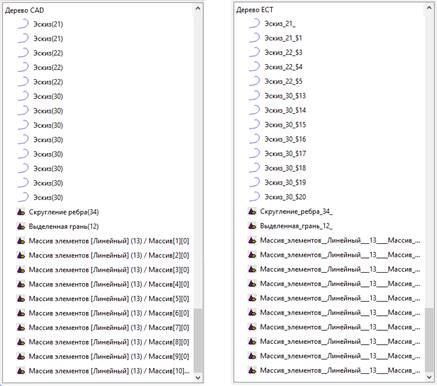

На рис. 2, в качестве примера, приведены фрагменты исходного дерева некоторой модели САПР и результирующего ECT-дерева при настройках экспорта по умолчанию.
Рис. 2. Предварительный просмотр экспорта
Имена элементов модели преобразуются в соответствии с ограничениями ПК EULER (см. раздел «Формирование имен объектов ECT-файла в EULER»).
При выделении элементов ECT-дерева, соответствующие им объекты исходной модели САПР подсвечиваются (выделяются) в окне САПР. При выделении объекта в каком-либо дереве, он автоматически выделяется в остальных деревьях при условии, что он не находится в свернутой части дерева. При выделении M_obj в EMC-дереве выделяется соответствующая структурная единица в ECT-дереве; обратное тоже верно, описание EMC-дерева ниже в главе «Расширенные настройки экспорта».
