7.2 Выполнение команды и результаты
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 9).

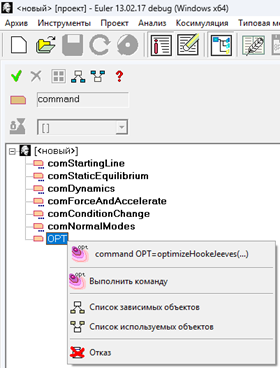

Рис. 9. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Оптимизация методом Хука-Дживса /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 10).

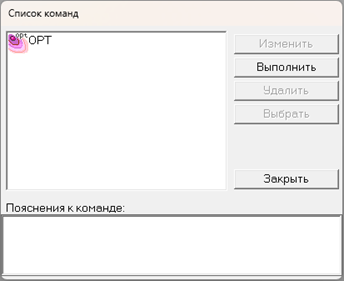

Рис. 10. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. Для просмотра доступны графики входных параметров, датчика, используемого в целевой функции, самой целевой функции и критерия оптимальности. В качестве аргумента используется итерация расчета.
Для просмотра графиков необходимо выбрать требуемую команду в справочнике проекта, нажать на нее ПКМ и выбрать пункт Результаты работы команды (рис. 11).
Также результаты сохраняются в виде таблицы файл формата TBL. Файл сохраняется в директории проекта, а его имя совпадает с именем команды.
Для применения полученных результатов к текущему проекту необходимо выбрать пункт Применить результаты. После нажатия данной кнопки значения входных параметров в тексте проекта будут заменены на полученные в результате расчета.

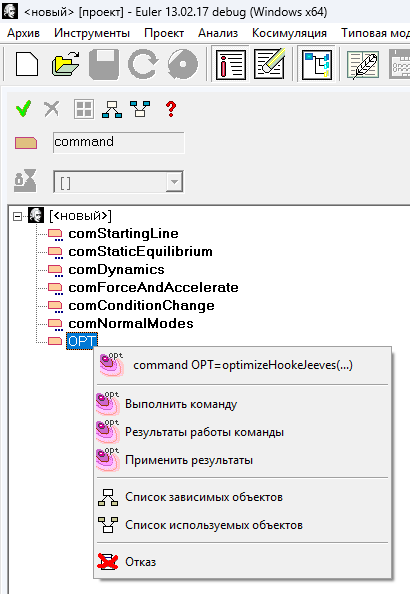

Рис. 11. Просмотр результатов
