2.2 Выполнение команды и результаты
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 2).

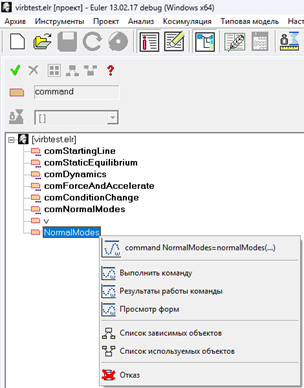

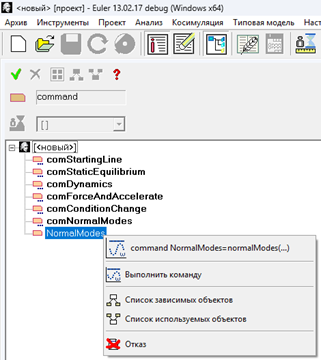

Рис. 2. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Расчет собственных форм и частот /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 3).

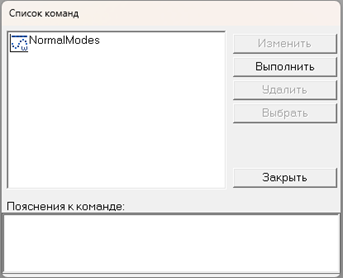

Рис. 3. Список команд
После успешного выполнения команды результаты можно посмотреть в виде таблицы или симуляции колебаний механизма на полученных частотах.
Для просмотра таблицы собственных частот необходимо нажать кнопку Результаты работы команды (рис. 4).
Также данная таблица сохраняется в виде файла в формате TBL в директорию проекта. Имя файла совпадает с именем команды.
|
Для просмотра симуляции колебаний необходимо нажать кнопку Просмотр форм.
Рис. 4. Результаты работы команды
После нажатия кнопки просмотр форм, появится окно следующего вида:

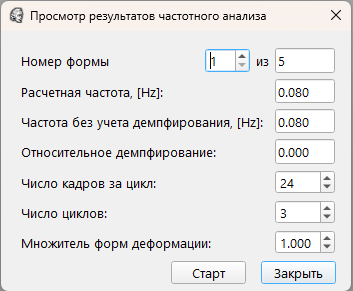

Рис. 5. Просмотр форм
В данном окне можно выбрать номер формы, посмотреть соответствующую номеру частоту (с учетом демпфирования и без), коэффициент относительного демпфирования, а также задать настройки симуляции – число кадров за цикл, число циклов и множитель форм деформации. Кнопка Старт запускает симуляцию. Кнопка Закрыть завершает работу с окном.
