3 Запуск совместного расчета

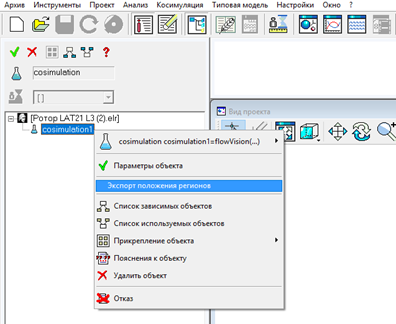

Для создания JSON файла необходимо в справочнике проекта нажать правой кнопкой мыши на созданную косимуляцию, затем выбрать экспорт положения регионов, как показано на рис. 2.

Рис. 2. Экспорт положение регионов

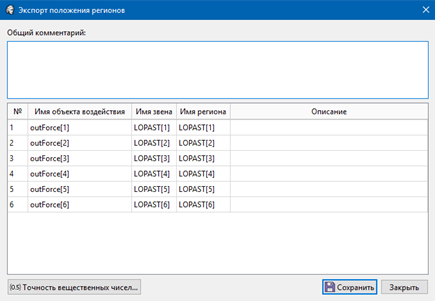

На рис. 3 видно, что на экране появится окно для сохранения JSON файла, где пользователь может проверить корректность передаваемых данных.

Рис. 3. Сохранение JSON файла

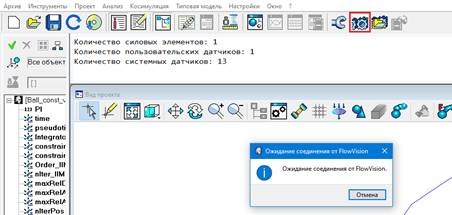

Для инициации расчета нужно открыть совместный проект в EULER и FlowVision. Сперва в EULER нужно перейти в режим исследования, на рис. 4 видно, что на экране появится окно, указывающее на ожидание ответа со стороны FlowVision. Важно, чтобы порты в «настройках косимуляции» EULER и во «внешних связях» FlowVison совпадали.

Рис. 4. Инициация расчета со стороны EULER

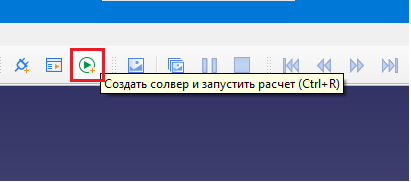

Далее, как показано на рис. 5, во FlowVision нужно создать солвер и запустить расчет.

Рис. 5. Инициация расчета со стороны FlowVision

Перед запуском расчета во FlowVision появится окно с параметрами запуска. Расчет на продолжение реализован в случае предрасчета во FlowVision. На рис. 6 представлен вид параметров запуска расчета.

Рис. 6. Параметры запуска расчета во FlowVision

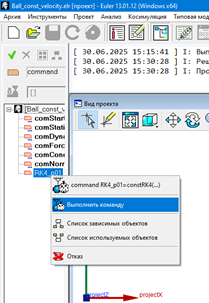

Следующим шаг – запуск расчета со стороны EULER, как показано на рис. 7.

	Важно отметить, что шаг интегрирования для внутренних команд может отличаться от шага обмена. В случае, если в шаг обмена не помещается целое число шагов интегрирования, интегратор автоматически уменьшает последний шаг, тем самым обеспечивая стабильность расчета, не допуская пропуска шагов.

Рис. 7. Запуск расчета со стороны EULER

Если совместный расчет организован корректно, то программные комплексы начнут обмен данными.

	Для корректной остановки расчета сперва необходимо нажать на кнопку на панели инструментов, затем там же, нажав на кнопку , вернуться к старту. После этого расчет будет остановлен и во FlowVision.
