2.6.2 Симметричная матрица
Данный метод используется для задания матрицы жесткости, симметричной относительно главной диагонали.Синтаксис метода создания
symmetric(K11, K12, K13, K14, K15, K16, K22, K23, K24, K25, K26, K33, K34, K35, K36, K44, K45, K46, K55, K56, K66)
Обязательные позиционные параметры метода
scalar K11 [force / length]
Производная силы, действующей вдоль оси X, по линейному смещению вдоль оси X.
scalar K12 [force / length]
Производная силы, действующей вдоль оси X, по линейному смещению вдоль оси Y.
scalar K13 [force / length]
Производная силы, действующей вдоль оси X, по линейному смещению вдоль оси Z.
scalar K14 [force]
Производная силы, действующей вдоль оси X, по углу поворота вокруг оси X.
scalar K15 [force]
Производная силы, действующей вдоль оси X, по углу поворота вокруг оси Y.
scalar K16 [force]
Производная силы, действующей вдоль оси X, по углу поворота вокруг оси Z.
scalar K22 [force / length]
Производная силы, действующей вдоль оси Y, по линейному смещению вдоль оси Y.
scalar K23 [force / length]
Производная силы, действующей вдоль оси Y, по линейному смещению вдоль оси Z.
scalar K24 [force]
Производная силы, действующей вдоль оси Y, по углу поворота вокруг оси X.
scalar K25 [force]
Производная силы, действующей вдоль оси Y, по углу поворота вокруг оси Y.
scalar K26 [force]
Производная силы, действующей вдоль оси Y, по углу поворота вокруг оси Z.
scalar K33 [force / length]
Производная силы, действующей вдоль оси Z, по линейному смещению вдоль оси Z.
scalar K34 [force]
Производная силы, действующей вдоль оси Z, по углу поворота вокруг оси X.
scalar K35 [force]
Производная силы, действующей вдоль оси Z, по углу поворота вокруг оси Y.
scalar K36 [force]
Производная силы, действующей вдоль оси Z, по углу поворота вокруг оси Z.
scalar K44 [force length]
Производная момента, действующего вдоль оси X, по углу поворота вокруг оси X.
scalar K45 [force length]
Производная момента, действующего вдоль оси X, по углу поворота вокруг оси Y.
scalar K46 [force length]
Производная момента, действующего вдоль оси X, по углу поворота вокруг оси Z.
scalar K55 [force length]
Производная момента, действующего вдоль оси Y, по углу поворота вокруг оси Y.
scalar K56 [force length]
Производная момента, действующего вдоль оси Y, по углу поворота вокруг оси Z.
scalar K66 [force length]
Производная момента, действующего вдоль оси Z, по углу поворота вокруг оси Z.
Описание

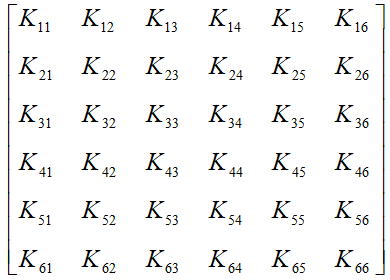

Матрица жесткости в данном случае имеет вид:
.
