3.3.7 Узел по точке и вектору

Данный метод создает узел с центром в точке Point и ориентацией, ось axis которой параллельна вектору Vector. Дополнительная ось ориентации узла axisAdd лежит в плоскости, построенной на задаваемых в методе векторах Vector и vectorAdd, и направлена в ту же сторону, что и вектор vectorAdd. Третья ось выбирается таким образом, чтобы ориентация узла составляла правую тройку. См. Рис. 45.

Каждый из параметров axis, axisAdd может принимать одно из значений axisX:, axisY:, axisZ:. Параметры axisAdd и vectorAdd являются необязательными и по умолчанию соответствуют оси X проекта. Если необязательный именованный параметр axisAdd определен пользователем, то должен быть определен и vectorAdd, а также должно выполняться условие axisaxisAdd. Задаваемые в методе векторы Vector и vectorAdd не должны быть параллельными.

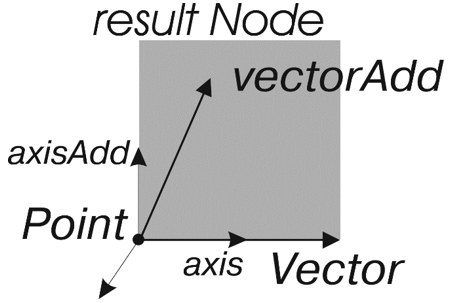

Рис. 45. Узел по точке и вектору

Синтаксис метода создания

nodePV(Point, axis, Vector, axisAdd=..., vectorAdd=..., color=..., visible=...)

Обязательные позиционные параметры метода

point Point

Центр узла.

flag axis = [axisX:/axisY:/axisZ]

Ось, которую задает вектор Vector.

axisX:

Ось X.

axisY:

Ось Y.

axisZ:

Ось Z.

vector Vector

Вектор, определяющий направление оси узла.

Необязательные именованные параметры метода

axisAdd = [axisX:/axisY:/axisZ]

Вторая ось, для построения которой будет использоваться дополнительный вектор. По умолчанию axisAdd = axisX:.

axisAdd = axisX:

Ось X.

axisAdd =axisY:

Ось Y.

axisAdd =axisZ:

Ось Z.

vectorAdd = vector

Дополнительный вектор, используемый для построения второй оси узла. По умолчанию vectorAdd = projectX.

color =..., visible =...

Параметры являются общими для всех методов создания геометрических объектов и описаны в пункте «Необязательные именованные параметры объектов» общей части главы «Геометрические и массово-инерционные объекты».
