3.3.8 Узел с ориентацией XY
Данный метод создает узел с центром в точке Point и ориентацией, вектор X которой параллелен вектору VectorX. Вектор Y ориентации узла лежит в плоскости, построенной на задаваемых в методе векторах VectorX и VectorY, и направлен в ту же сторону, что и вектор VectorY. Вектор Z выбирается таким образом, чтобы ориентация узла составляла правую тройку. Задаваемые в методе векторы VectorX и VectorY не должны быть параллельными. См. Рис. 46.

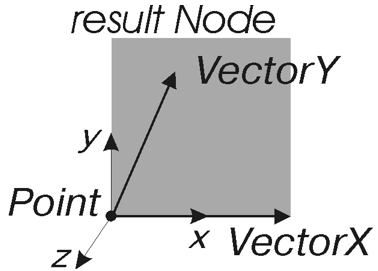

Рис. 46. Узел с ориентацией XY
Синтаксис метода создания
nodeXY(Point, VectorX, VectorY, color=..., visible=...)
Обязательные позиционные параметры метода
point Point
Центр узла.
vector VectorX
Вектор X узла.
vector VectorY
Вектор, который используется для построения вектора Y узла.
Необязательные именованные параметры метода
Параметры являются общими для всех методов создания геометрических объектов и описаны в пункте «Необязательные именованные параметры объектов» общей части главы «Геометрические и массово-инерционные объекты».
