5.5 Выделение шарниров на виде проекта
Объекты типа «Шарнир» при отображении на виде проекта могут иметь условные, символические изображения. Так, в каждый момент времени в символическом виде отображается информация о направлениях допустимых поступательных и вращательных перемещений, осях передачи вращения и прочее. Вектор, изображенный сплошной линией, обозначает поступательное перемещение вдоль этого направления. Вектор, изображенный штриховой линией, обозначает отсутствие поступательного перемещения. Круговой стрелкой вокруг сплошного или штрихового вектора обозначается направление вращения, если оно допустимо. Приведем для примера условное изображение пользовательского шарнира в проекте «Samples \ Objects \ joint \ joint_user_1.elr» (см. Рис. 10).

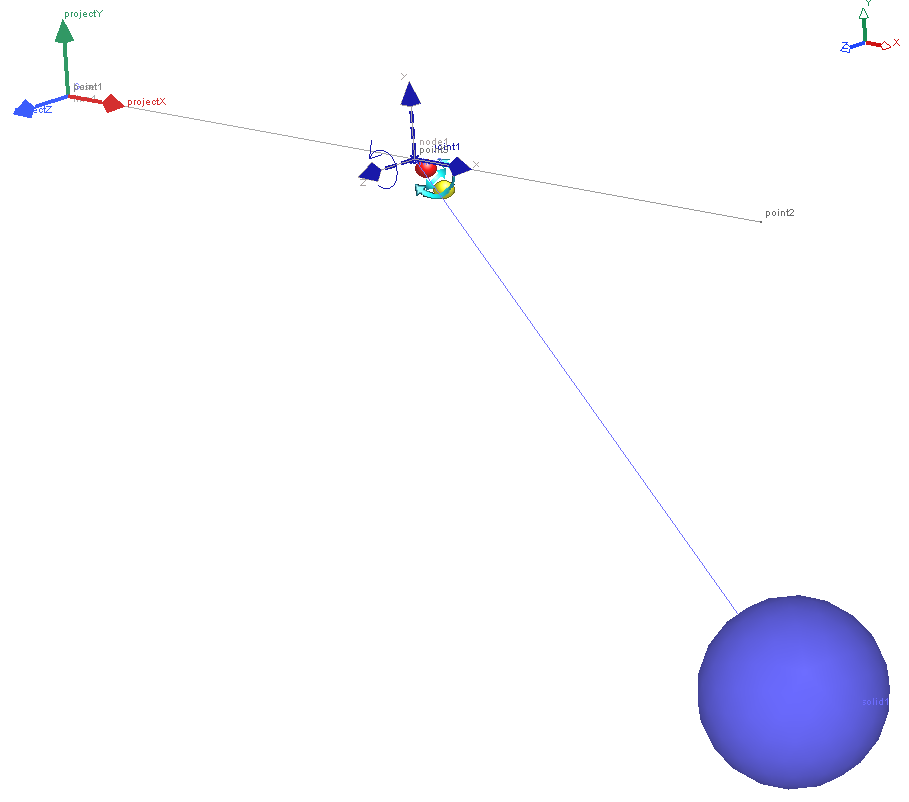

Рис. 10. Условное изображение пользовательского шарнира
Как видно, для данного шарнира разрешены поступательное перемещение вдоль оси X и вращение вокруг оси Z заданного узла. Остальные поступательные и вращательные движения запрещены.
Отключается условное отображение в настройках вида проекта, см. подпункт «Закладка Фильтры» в пункте «Настройка режимов отображения» раздела «Вид проекта» главы «Работа с окнами».
При выделении объекта типа «Шарнир» на виде проекта выделяются все объекты шарнира: звенья, соединяемые данным шарниром, условное изображение шарнира, точки шарнира (например, центр шарнира, точки соединения звеньев, точки осей вращения и прочее). Для обозначения очередности звеньев шарнира каждое звено выделяется своим цветом: первое звено – красным цветом, второе – зеленым, третье – синим, четвертое – черным, пятое – темно-зеленым, шестое – опять красным, и так далее. О выделении звеньев смотри в предыдущем разделе «Способы выбора объекта».
