6.11 Окно для ввода функции по точкам
Для ввода и редактирования Функции по точкам используется окно, внешний вид которого приведен на Рис. 33. Подробное описание метода создания Функции по точкам приведено в книге «Описание объектов многокомпонентной механической системы».

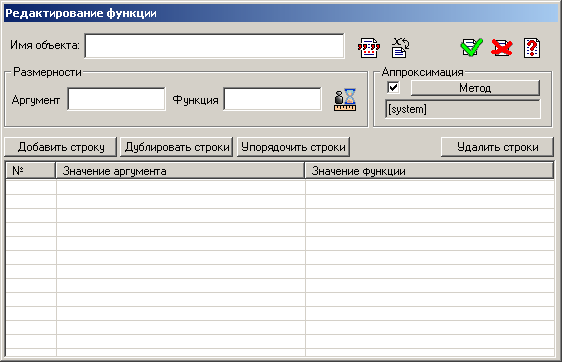

Рис. 33. Окно для ввода функции по точкам
Рассмотрим содержание окна и назначение его элементов управления.
Имя объекта – поле для задания имени функции.
Кнопка
– открытие диалогового окна для ввода и редактирования пояснений к функции.
– открытие диалогового окна для ввода и редактирования пояснений к функции.Кнопка
– назначение функции параметром.
– назначение функции параметром.Кнопка
– вызов справки по методу создания функции.
– вызов справки по методу создания функции.Кнопка
– завершение работы и подтверждение всех внесенных изменений.
– завершение работы и подтверждение всех внесенных изменений.Кнопка
– завершение работы и отказ от всех изменений.
– завершение работы и отказ от всех изменений.Кнопка
– выбор единиц измерения.
– выбор единиц измерения.Поле Размерности служит для задания размерностей аргумента функции и самой функции. Введенные в этих полях единицы измерения автоматически подставляются при вводе значения функции или значения аргумента.
Поле Аппроксимация служит для задания метода аппроксимации функции в интервалах между заданными точками функции. Для выбора метода аппроксимации необходимо поставить галочку рядом с кнопкой Метод, нажать на эту кнопку и в выпадающем меню выбрать необходимый метод аппроксимации. Имя выбранного метода будет написано в поле под кнопкой Метод. Для назначения метода аппроксимации, используемого программным комплексом по умолчанию, необходимо снять галочку около кнопки Метод.
Поле для задания точек функции состоит из следующих элементов:
− таблица для задания точек функции;
− кнопка Добавить строку;
− кнопка Дублировать строки;
− кнопка Упорядочить строки;
− кнопка Удалить строки.
Таблица для задания точек функции состоит из трех колонок. Первая колонка служит для выделения строки в таблице. Одна строка таблицы задает одну точку функции. Вторая колонка служит для задания значения аргумента функции в конкретной точке, третья колонка служит для задания значения функции в конкретной точке.
Кнопка Добавить строку служит для добавления новой точки функции в конец таблицы.
Кнопка Дублировать строки дублирует выделенные в таблице строки.
Кнопка Упорядочить строки упорядочивает точки функции по значению аргумента.
Кнопка Удалить строки удаляет выделенные в таблице строки из таблицы.
