6.15 Просмотр функций
Окно Просмотр функций служит для отображения в виде графиков объектов ММС типа функция (function). Оно вызывается по одноименной команде пункта главного меню Инструменты. Одновременно может быть открыто несколько окон типа Просмотр функций. Внешний вид окна Просмотр функций представлен на Рис. 39. Для формирования отображаемых графиков и управления их расположением в окне используется пульт управления. Этот пульт также представлен на Рис. 39.

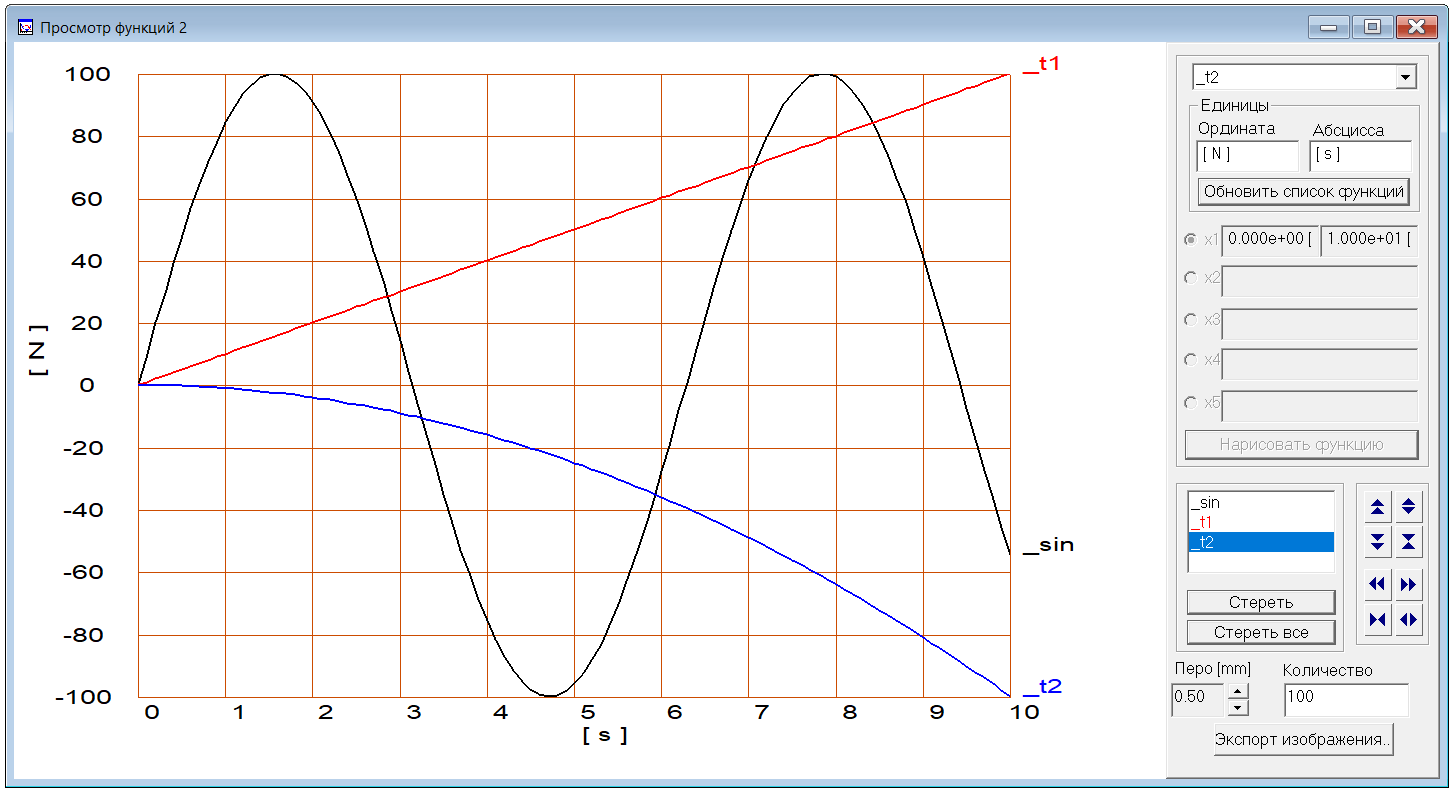

Рис. 39. Окно Просмотр функций
Функции выводятся в окне в виде плоских графиков. Значение функции располагается по оси ординат. По оси абсцисс размещается выбранный пользователем аргумент функции, называемый аргументом отображения. Значения остальных аргументов функции, если они есть, также задаются пользователем. В одном окне может быть выведено произвольное количество графиков. Это могут быть как графики одной функции при различных значениях аргументов, так и графики разных функций. Однако размерности осей всех графиков должны совпадать.
При открытии нового окна оси графиков в нем отсутствуют. Они формируются по первому графику. После удаления всех графиков из окна, оси также ликвидируются.
Для каждого графика в окне отображается имя функции. Если функция имеет более одного аргумента, то под этим именем указываются значения ее аргументов в том порядке, как они определены в функции. На месте отображения аргумента при этом выводится строка ****.
Степень детализации графиков функций можно настроить параметром Количество, отвечающем за количество точек при отображении графиков в окне просмотра.
Размеры окна Просмотр функций ограничиваются только размерами главного окна. Окно Просмотр функций можно свернуть в иконку и развернуть во всю область главного окна.
