6.15.1 Пульт управления
Пульт управления окна Просмотр функций используется для выбора выводимых графиков и управления их расположением в окне. Внешний вид пульта представлен на Рис. 40. Пульт прикреплен к окну Просмотр функций. Он служит для управления изображением активного окна.

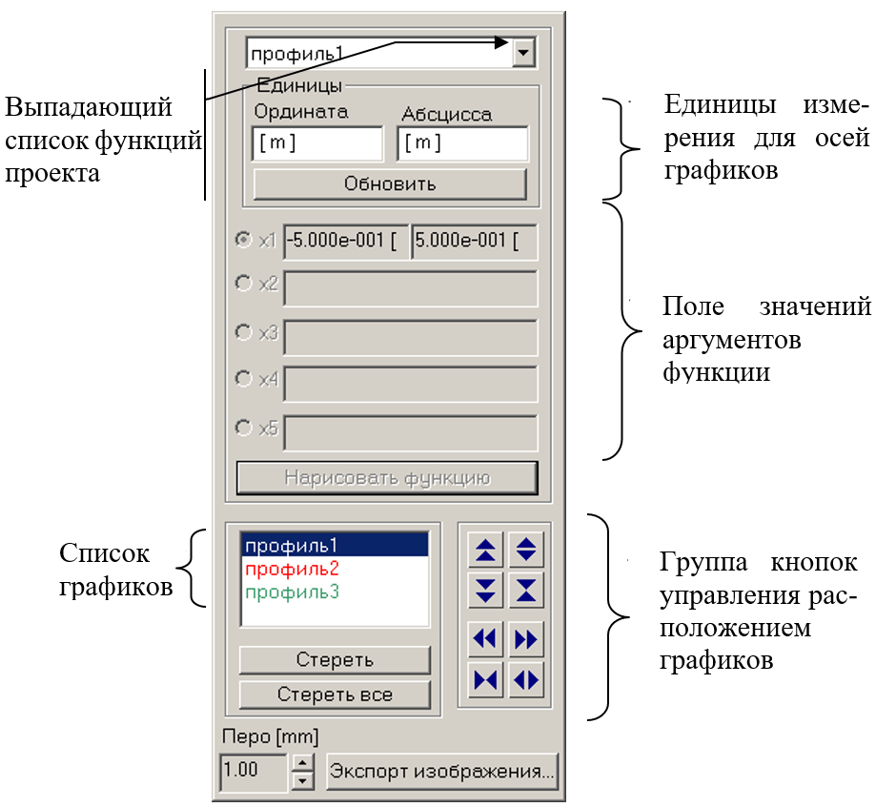

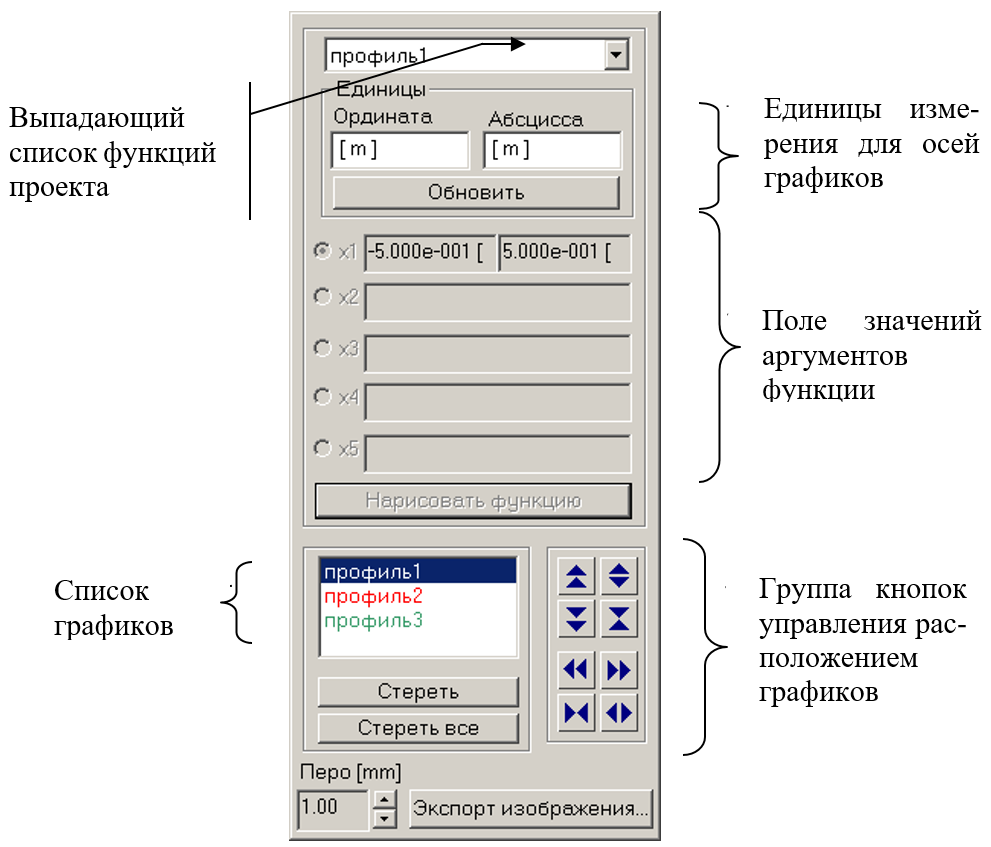

Рис. 40. Пульт управления
Выпадающий список функций проекта предназначен для выбора функции, чей график отображается в окне. Данный список содержит только те функции проекта, которые могут быть выведены в активном окне Просмотр функций. Эти функции удовлетворяют следующим условиям.
− Размерность значения функции совпадает с размерностью оси ординат окна.
− Функция имеет аргумент с размерностью, совпадающей с размерностью оси абсцисс окна, или вообще не имеет аргументов. Примером последней является константная функция.
Поля единиц измерения для осей графиков заполняются программным комплексом автоматически. Значения этих полей пользователь впоследствии может изменить.
Поле значений аргументов функции служит для выбора аргумента отображения графика, просмотра и изменения значений этих аргументов. Поле заполняется для функции, выделенной в выпадающем списке. Количество строк в поле соответствует числу аргументов функции. Каждая строка состоит из переключателя выбора аргумента отображения, условного обозначения аргумента и значения самого аргумента. Если аргумент является аргументом отображения графика, для него указываются границы интервала отображения. Чтобы выбрать аргумент отображения, нажмите кнопку переключателя в строке этого аргумента. Если в окне Просмотр функций выведен хотя бы один график, выбор аргументов функции ограничен только теми, чья размерность совпадает с размерностью оси абсцисс. Условное обозначение аргумента имеет вид: X1 – первый аргумент функции, X2 – второй аргумент функции и т.д.
Под полем значений аргументов находится кнопка Нарисовать функцию. При ее нажатии в окне выводится график выделенной функции.
Список графиков содержит имена всех графиков, показанных в окне. Имя графика совпадает с именем функции. Функция выделенного в списке графика одновременно выделяется в выпадающем списке функций проекта. Под списком графиков находится кнопка Стереть. Она удаляет из окна выделенный в списке график.
Кнопки управления расположением графиков сгруппированы в два блока: для оси ординат и оси абсцисс. Кнопки управления по оси ординат используются для выполнения следующих действий:
– сжатие графиков по оси ординат относительно ее средней точки;
– растяжение графиков по оси ординат относительно ее средней точки;
– сдвиг графиков вверх по оси ординат без изменения масштаба;
– сдвиг графиков вниз по оси ординат без изменения масштаба.Кнопки управления расположением графиков по оси абсцисс используются для выполнения следующих действий:
– сжатие графиков по оси абсцисс относительно ее средней точки;
– растяжение графиков по оси абсцисс относительно ее средней точки;
– сдвиг графиков влево по оси абсцисс без изменения масштаба;
– сдвиг графиков вправо по оси абсцисс без изменения масштаба.Кнопка Обновить используется для полной перерисовки окна.
Кнопка Стереть все удаляет из окна все графики.
Кнопки в поле Перо позволяют изменить толщину пера для всех просматриваемых функций.
Кнопка Экспорт изображения служит для записи изображения, находящегося в окне, в графический файл на диске. Более подробно это описано в разделе «Запись изображения в файл».
