6.16 Графики датчиков
Окно Графики датчиков используется для отображения в виде графиков значений датчиков в процессе движения ММС. Это окно выводится по одноименной команде пункта меню Инструменты. Перед открытием окна Графики датчиков появляется вспомогательное диалоговое окно, позволяющее формировать состав отображаемых датчиков. Внешний вид окна представлен на Рис. 41.
В поле Имя пользователь может указать имя создаваемого окна. Если имя не задано пользователем, оно будет сформировано программным комплексом.
Список Датчики содержит имена всех датчиков проекта. При нажатии кнопки Добавить выделенные в этом списке датчики заносятся в список Выбранные датчики.
Список Выбранные датчики содержит имена датчиков, которые будут выведены в окне. При нажатии кнопки Удалить датчики, выделенные в этом списке, из него удаляются.
В окне имеется кнопка выбора Выбор ФУНКЦИИ/Выбор АРГУМЕНТА. В положении Выбор ФУНКЦИИ формируется список датчиков-функций. В положении Выбор АРГУМЕНТА выбирается датчик-аргумент для окна Графики датчиков. Если пользователь не задал аргумент, то по умолчанию в качестве аргумента используется время.
Одновременно может быть открыто несколько окон типа Графики датчиков.
Внешний вид окна Графики датчиков представлен на Рис. 42.

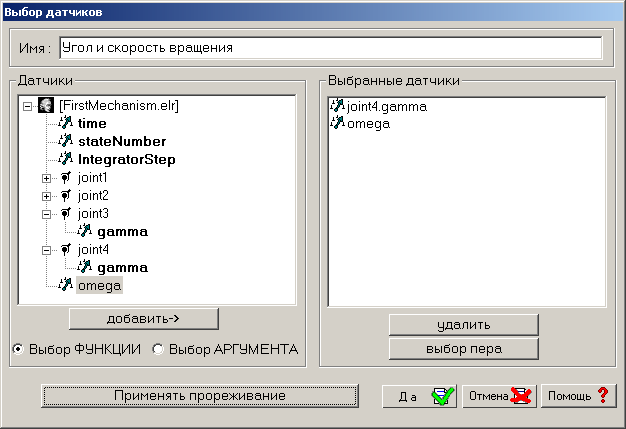

Рис. 41. Формирование состава датчиков

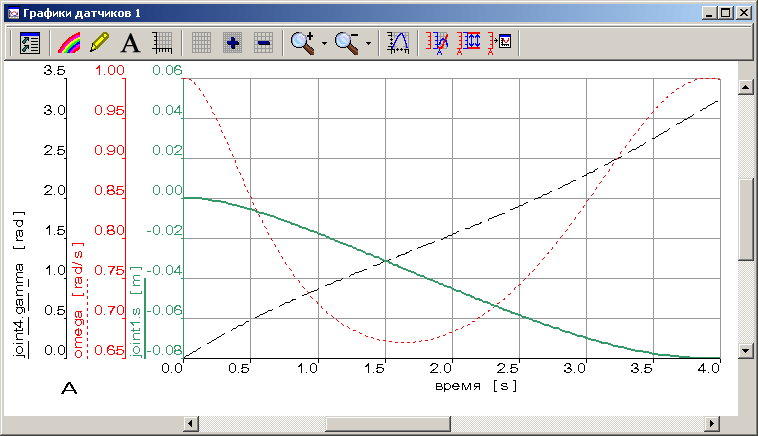

Рис. 42. Окно Графики датчиков
В одном окне Графики датчиков можно выводить одновременно несколько датчиков. Значения датчиков рассматриваются как функции. Их значения располагаются по оси ординат. Все графики окна рисуются в зависимости от одного общего аргумента. Значения аргумента откладываются по оси абсцисс. Графики значений всех датчиков выводятся в общем поле. При наличии места в окне для каждого датчика изображается своя ось значений. Если отдельные оси значений для всех датчиков не умещаются в окне, то формируется одна общая ось значений для всех датчиков.
В качестве единиц измерения значений датчиков при выводе принимаются единицы, установленные для этих величин по умолчанию в текущей системе измерения на момент открытия окна. То же самое верно и для интервалов отображения. Дальнейшие изменения текущей системы измерения физических величин не влияют на единицы измерения значений датчиков в существующем окне Графики датчиков.
Размеры окна Графики датчиков ограничиваются только размерами главного окна. Окно Графики датчиков можно свернуть в иконку и развернуть во всю область главного окна.
Окно Графики датчиков имеет отдельный пункт с тем же названием в строке меню главного окна. Этот пункт меню появляется при активизации окна типа Графики датчиков. Его описание дано в главе «Интерфейс программного комплекса».
Видимое изображение окна Графики датчиков записывается в графический файл по команде Экспорт изображения в файл пункта меню Графики датчиков. Затем это изображение можно использовать в других программах. Описание дано в разделе «Запись изображения в файл».
Видимое изображение окна Графики датчиков можно скопировать в буфер обмена операционной системы. Для этого выберите команду Копировать изображение пункта меню Графики датчиков или нажмите клавиши «Ctrl+Ins». Затем это изображение можно переносить в другие программы. Описание дано в разделе «Перенос изображений в другие приложения».
Для управления видимой частью графиков служат полосы прокрутки. Используя их, можно сдвигать графики вверх - вниз, влево - вправо.
Если в окне отображается несколько осей ординат, то одна из них выделяется как активная. Активная ось помечается буквой А у своего основания. Переключение активной оси может осуществляться либо щелчком левой кнопки мыши над нужной осью, либо нажатием на клавишу клавиатуры «Tab», которое делает активной следующую ось, находящуюся справа. Если активной является крайняя правая ось, то после нажатия клавиши «Tab», активной становится крайняя левая ось.
Двойной щелчок левой кнопки мыши на любой из осей ординат влечет за собой формирование шкалы этой оси таким образом, чтобы график датчика, соответствующий оси, отображался наиболее полно в рабочей области окна. Двойной щелчок левой кнопки мыши на оси абсцисс влечет за собой наиболее полное отображение всех графиков в рабочей области окна по оси абсцисс.
