6.4.7 Настройка атрибутов изображения
При просмотре изображения в окне Вид проекта можно менять атрибуты изображения объектов. Под атрибутами изображения понимаются такие свойства объекта, как прозрачность и яркость.
Прозрачность объекта может меняться от 0% до 100%. Если прозрачность равна 0%, то объект непрозрачный; если 100% – объект полностью прозрачный и на изображении его не видно.
Яркость также меняется от 0% до 100%. При яркости равной 0% цвет объекта равен цвету фона; при 100% – цвет объекта не меняется. Другими словами, чем меньше яркость, тем ближе цвет объекта к цвету фона.
Менять атрибуты изображения можно только у объектов типа Группа и Звено. Дальше в документации группой будем называть как группу, так и звено.
После выбора команды Вид проекта / Настройка атрибутов изображения в меню на экране появится диалоговое окно Формирование атрибутов изображения. Внешний вид диалога приведен на Рис. 22.

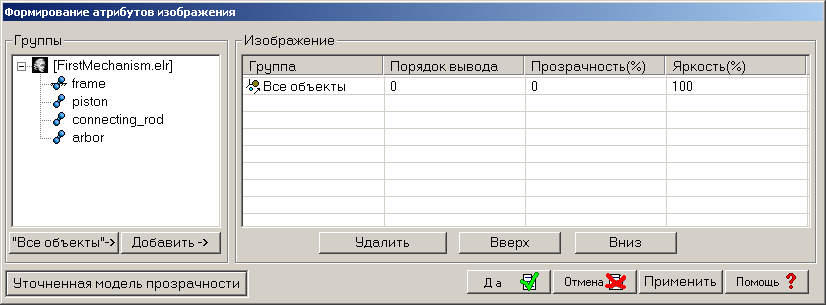

Рис. 22. Диалоговое окно Формирование атрибутов изображения
Это диалоговое окно состоит из следующих элементов.
− Список Группы – включает в себя все группы и звенья проекта.
− Список Изображение – содержит группы и звенья, которые изображаются в окне Вид проекта.
− Кнопка «Все объекты»-> – добавляет в список Изображение все группы и звенья проекта.
− Кнопка Добавить -> – добавляет в список Изображение объект, выделенный в списке Группы.
− Кнопка Удалить – удаляет выделенную в списке Изображение группу.
− Кнопка Вверх – перемещает вверх выделенную в списке Изображение группу.
− Кнопка Вниз – перемещает вниз выделенную в списке Изображение группу.
− Кнопка Уточненная модель прозрачности – включает модель прозрачности, при которой производится грубая сортировка фасет по глубине. Использование уточненной модели прозрачности существенно увеличивает время обновления изображения.
− Кнопка Применить – обновляет изображение окна Вид проекта с учетом внесенных изменений. Диалог при этом не закрывается.
Чтобы изменить атрибуты изображения какой-либо группы, поместите курсор мыши на нужный атрибут и щелкните левой кнопкой мыши. После этих действий значение атрибута можно будет редактировать.
Если объект входит в состав нескольких групп, значения атрибутов изображения для него берутся из нижней группы.
Поле Порядок вывода в списке Изображение используется для смены порядка вывода объектов при построении изображения. Атрибут Порядок вывода может принимать значения от 0 до N, где N любое целое положительное число. По умолчанию все группы имеют нулевой порядок вывода. Перед построением изображения все группы сортируются по возрастанию номера порядка. Группы, имеющие одинаковый номер порядка вывода, образуют один слой. Первым выводится слой с минимальным значением порядка вывода, последним – слой с максимальным значением. Каждых последующий слой выводится поверх предыдущего, без учета реального положения объектов в пространстве.
Разрешить/блокировать использование назначенных атрибутов изображения можно при помощи команды Вид проекта / Включить использование атрибутов изображения.
Необходимо отметить, что при построении изображения для получения реального эффекта прозрачности требуются большие вычислительные ресурсы. Сейчас в EULER применяется упрощенная модель прозрачности. Однако она позволяет получить реалистичное изображение для довольно широкого спектра задач.
