6.6 Редактор объектов
Окно Редактор объектов служит для создания, редактирования и просмотра большинства объектов ММС. При создании нового объекта оно открывается автоматически. Пользователь также может вызвать его, чтобы внести изменения в существующий объект. Окно закрывается автоматически по завершении редактирования или при отказе от внесения изменений. Внешний вид окна Редактор объектов в рабочем состоянии представлен на Рис. 27.

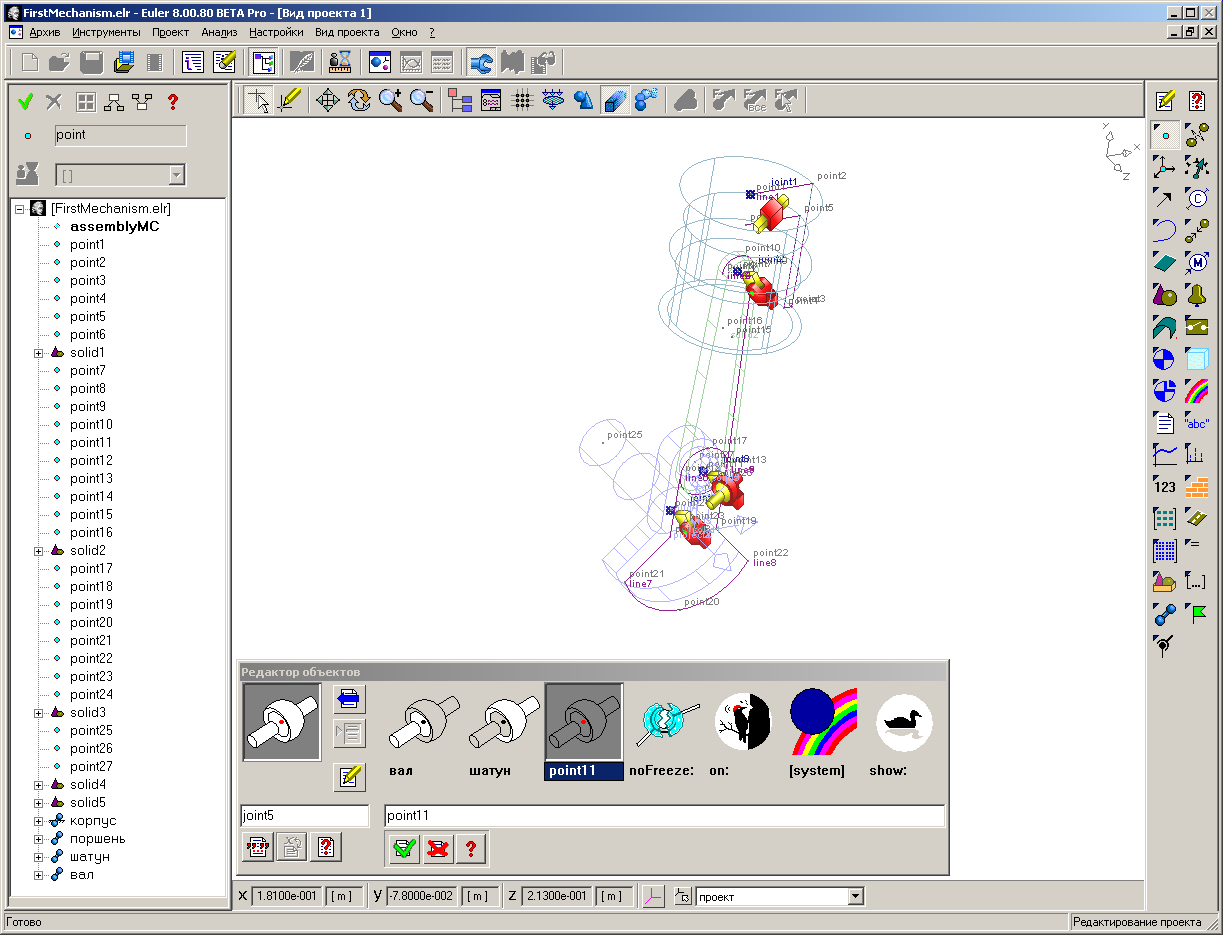

Рис. 27. Редактор объектов
Все окна, в которых выводятся изображения объектов, а также окна с информацией об объектах и взаимосвязях между ними синхронизированы между собой. Примерами последних служат окна типа Вид проекта, Справочник проекта, Редактор объектов. Другими словами, при выборе (выделении) и модификация объекта в каком-либо из окон, соответствующие действия выполняются во всех других окнах.
В процессе работы с окном Редактор объектов для выбора объектов удобно использовать окна типа Вид проекта и Справочник проекта. Чтобы указать требуемый объект в окне Вид проекта, подведите к его изображению курсор и щелкните левой кнопкой мыши. Для выделения объекта в окне Справочник проекта дважды щелкните по нему или, указав нужный объект, нажмите кнопку
на панели инструментов окна Справочник проекта.
на панели инструментов окна Справочник проекта.В окне Редактор объектов можно работать со всеми объектами активного проекта, включая объекты, описанные в агрегатах. Редактировать разрешается только те объекты, которые созданы непосредственно в корневой части проекта. В корневую часть проекта помещаются и вновь созданные объекты ММС. Редактирование и создание объектов допускается только в режиме редактирования проекта. В режиме исследования проекта и режиме просмотра результатов окно Редактор объектов доступен на просмотр.
Для представления объектов ММС в окне Редактор объектов используется тот же синтаксис методов создания объектов, что и в языке описания объектов ММС. При этом методы создания объектов и все их параметры изображаются пиктограммами.
