7.5 Упругие силы радиальной деформации шины
Согласно схеме взаимодействия колеса с опорной поверхностью (рис.15) шина связывается с кольцом брекера, соответственно, для расчета упругих сил радиальной деформации должны использоваться параметры положения кольца. В моделях колеса «шина-EULER-M1» и «шина-EULER-M2» звено кольца брекера жестко связывается со звеном обода. Расчет упругих сил радиальной деформации шины производится в предположении, что на каждый дискретный элемент шины, имеющий ненулевой объем деформации, действует упругая сила радиальной деформации, как это представлено на рис.15-16. Эту силу далее будем называть элементарной. Элементарная сила прикладывается в окрестности точки пересечения оси элемента с опорной поверхностью. Детально это определено в конкретных моделях шины. Вектор элементарной силы располагается в меридиональной плоскости элемента и перпендикулярен линии пересечения этой плоскости с опорной поверхностью.

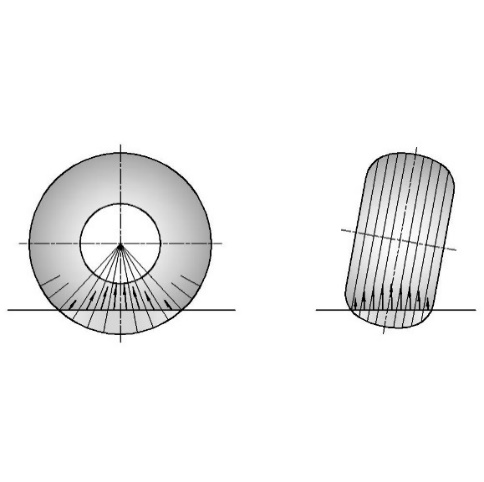

Рис. 15. Элементарные силы упругой радиальной деформации шины

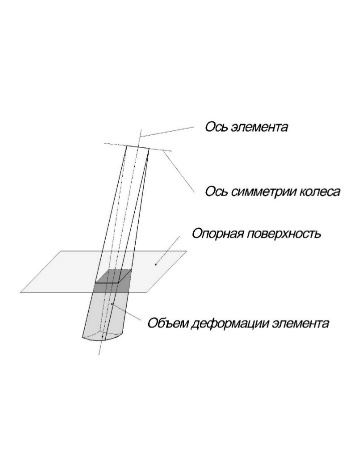

Рис. 16. Дискретный элемент шины
В средней плоскости каждой цилиндрической секции строится линия пересечения секции с опорной поверхностью.
Для каждого сектора в пределах каждой цилиндрической секции определяется объем деформации
,где
– номер цилиндрической секции шины;
– номер сектора шины;
– площадь деформации -го сектора в центральной плоскости -ой цилиндрической секции (рис.17а);
– номер цилиндрической секции шины; – номер сектора шины; – площадь деформации -го сектора в центральной плоскости -ой цилиндрической секции (рис.17а);
– ширина цилиндрической секции (рис.17б).Затем определяется объем
деформации сектора по всей ширине шины, площадь
деформации сектора и боковое смещение центра площади
:
деформации сектора по всей ширине шины, площадь деформации сектора и боковое смещение центра площади :
где
– боковое смещение средней плоскости -й цилиндрической секции вдоль оси вращения кольца;
– площадь деформации
-го сектора -ой цилиндрической секции в плоскости биссектрисы центрального угла сектора.
– боковое смещение средней плоскости -й цилиндрической секции вдоль оси вращения кольца; – площадь деформации -го сектора -ой цилиндрической секции в плоскости биссектрисы центрального угла сектора.После этого вычисляется суммарный объем деформации шины
.

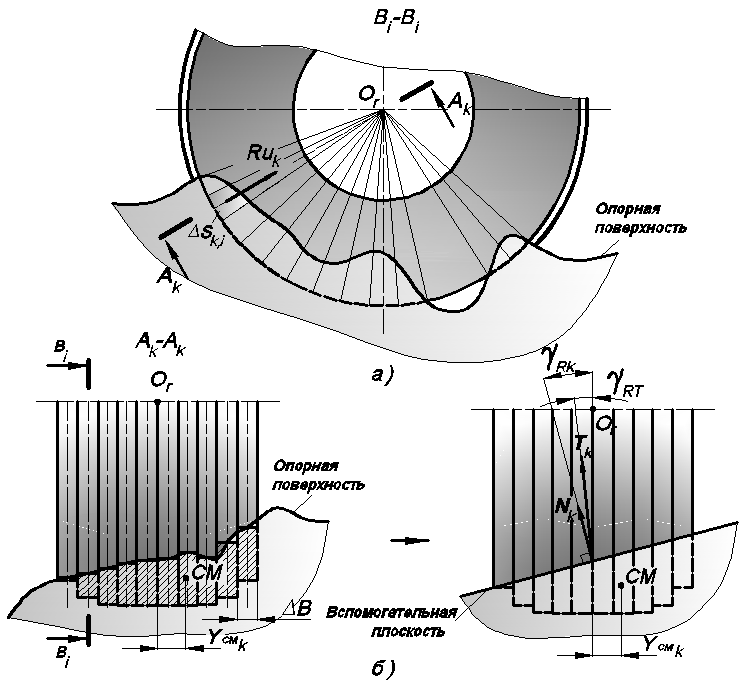

Рис. 17. Расчет взаимодействия с опорной поверхностью произвольной формы
В каждом секторе строится вспомогательная плоскость, перпендикулярная его бисекторной плоскости и расположенная таким образом, что площадь деформации и боковое смещение центра площади, отсекаемой от сектора исходной поверхностью и вспомогательной плоскостью, равны между собой (рис.17б). Угол
наклона нормали
вспомогательной плоскости к оси симметрии поперечного сечения сектора и расстояние
от центра кольца до вспомогательной плоскости определяются по зависимостям (25), (26):
наклона нормали вспомогательной плоскости к оси симметрии поперечного сечения сектора и расстояние от центра кольца до вспомогательной плоскости определяются по зависимостям (25), (26):
;
По зависимости (22) определяется объемная плотность статической реакции опорной поверхности
.Предполагается, что нормальная реакция опорной поверхности в
-м секторе шины направлена по вектору
нормали вспомогательной плоскости. Величина упругой составляющей силы нормальной реакции опорной поверхности в -м секторе шины определяется по формуле:
-м секторе шины направлена по вектору нормали вспомогательной плоскости. Величина упругой составляющей силы нормальной реакции опорной поверхности в -м секторе шины определяется по формуле:
.Функция
определяется из условия
при деформации колеса плоской опорной поверхностью и нулевом угле наклона кольца. Такой расчет обеспечивает физически правдоподобную картину распределения упругих сил радиальной деформации шины. При деформации колеса плоской опорной поверхностью и нулевом угле наклона кольца обеспечивается совпадение полученных сил с задаваемой исходной характеристикой
. При деформации колеса в промятой колее и наличии ненулевого угла между продольной осью кольца и осью колеи силы упругой радиальной деформации шины создают не только результирующую силу нормальной реакции, но и момент поворота колеса вокруг вертикальной оси.
определяется из условия при деформации колеса плоской опорной поверхностью и нулевом угле наклона кольца. Такой расчет обеспечивает физически правдоподобную картину распределения упругих сил радиальной деформации шины. При деформации колеса плоской опорной поверхностью и нулевом угле наклона кольца обеспечивается совпадение полученных сил с задаваемой исходной характеристикой . При деформации колеса в промятой колее и наличии ненулевого угла между продольной осью кольца и осью колеи силы упругой радиальной деформации шины создают не только результирующую силу нормальной реакции, но и момент поворота колеса вокруг вертикальной оси.Также для определения точек приложения статических реакций в -ом секторе рассматривается угол
и вектор
перемещений элементов протектора, при которых отсутствуют их касательные деформации, составляющий с центральной плоскостью вращения угол
. Параметр
– эмпирический коэффициент. При
вектор направлен по центральной плоскости шины, при
– по нормали к опорной плоскости. В модели принято
.
-ом секторе рассматривается угол и вектор перемещений элементов протектора, при которых отсутствуют их касательные деформации, составляющий с центральной плоскостью вращения угол . Параметр – эмпирический коэффициент. При вектор направлен по центральной плоскости шины, при – по нормали к опорной плоскости. В модели принято .Главный вектор статических реакций
опорной поверхности в центре кольца определяется как сумма всех упругих составляющих:
опорной поверхности в центре кольца определяется как сумма всех упругих составляющих:
.Для определения значений силовых и кинематических параметров колеса в каждом его положении строится эквивалентная плоскость таким образом, чтобы вектор ее нормальной статической реакции
совпадал с главным вектором сил статических реакций исходной опорной поверхности:
совпадал с главным вектором сил статических реакций исходной опорной поверхности:
.Нормаль эквивалентной плоскости направлена по суммарному вектору упругой составляющей сил нормальной реакции опорной поверхности, действующей на кольцо. Отсюда определяется угол
наклона кольца к эквивалентной плоскости.
наклона кольца к эквивалентной плоскости.Расстояние от центра кольца до эквивалентной плоскости – динамический радиус кольца вычисляется следующим образом:
,где
в соответствии с зависимостью (18);
в соответствии с зависимостью (20).
в соответствии с зависимостью (18); в соответствии с зависимостью (20).Согласно определению эквивалентной плоскости:
.Центр пятна контакта
определяется как проекция центра объема деформации на эквивалентную плоскость.
определяется как проекция центра объема деформации на эквивалентную плоскость.
