2.3 Деформируемая опорная поверхность (road)

Данный метод создает прямоугольный участок деформируемой опорной поверхности заданной формы. Форма и физические свойства поверхности определяются соответствующими шаблонами. Система координат дороги определяется заданным узлом Node. Узел Node должен быть прикреплен к звену (рис. 1).

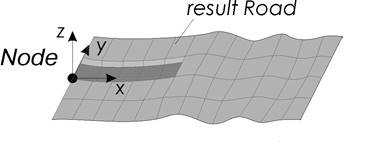

Рис. 1. Деформируемая опорная поверхность

Синтаксис метода создания

soil(Node, SoilSurf, SoilCoeffParams, surfaceStyle=..., pointStyle=..., lineStyle=..., color=..., visible=...)

Обязательные позиционные параметры метода

node Node

Узел, задающий систему координат дороги.

template SoilSurf

Шаблон геометрических параметров модели грунта.

template soilMeshProps

Шаблон физических характеристик модели грунта.

Необязательные именованные параметры метода

surfaceStyle=..., pointStyle=..., lineStyle=..., color=..., visible=...

Параметры являются общими для всех методов создания геометрических объектов и описаны в пункте «Необязательные именованные параметры объектов» общей части главы «Геометрические и массово-инерционные объекты».
