1 Использование модели MATLAB/Simulink в EULER

Метод используется для подключения к исследуемым ММС моделей подсистем, созданных в среде MATLAB/Simulink, и оформленных в виде DLL-модулей средствами MATLAB/Real-Time Workshop.

Подключаемая модель рассматривается как «черный ящик», описываемый следующими характеристиками:

− U – вектор входных переменных, значения которых поступают в модель из ПК;

− Y – вектор выходных переменных, значения которых модель передает в ПК;

− X – вектор переменных состояния модели;

− P – настраиваемые параметры, значения коэффициентов, которые определяют рабочие характеристики модели и могут быть изменены без перестройки DLL-модуля.

Схематичное изображение подключаемой модели представлено на рис. 1.

Рис. 1. Модель MATLAB/Simulink

Вектор переменных состояния модели в общем случае может содержать непрерывные переменные состояния

и дискретные переменные состояния

Изменение непрерывных переменных состояния описывается системой дифференциальных уравнений:

. Значения этих переменных определяются путем численного интегрирования системы из начальных условий, заданных пользователем при создании модели в MATLAB/Simulink.

Изменение дискретных переменных состояния описывается системой разностных уравнений:

. Значения дискретных переменных вычисляются в моменты дискретного времени

, кратные интервалу дискретизации модели, и не изменяются до начала следующего интервала.

Значения выходных переменных вычисляются по значениям входных переменных и значениям переменных состояния:

. Для контроля значения переменных состояния модели пользователь может добавить их к выходным переменным при создании модели в MATLAB/Simulink.

Данный метод создает не один датчик, а массив датчиков. Тип объекта, создаваемого этим методом, записывается в файле проекта как: sensor_array.

Массив датчиков содержит значения выходных переменных подключенной модели MATLAB/Simulink. Датчики массива можно использовать при описании механизма в соответствии с общими правилами. Все датчики массива являются не дифференцируемыми по параметрам положения механизма.

	В рамках одного проекта ПК ЭЙЛЕР нельзя использовать один и тот же DLL-модуль несколько раз. В случае такой необходимости нужно создать и использовать копию DLL-модуля с другим полным именем.

При создании объекта данным методом пользователь указывает единицы измерения:

− входных переменных, в которых они передаются в модель MATLAB/Simulink;

− выходных переменных, в которых они передаются из модели MATLAB/Simulink в программный комплекс;

− настраиваемых параметров модели, значения которых переопределены скалярами из проекта.

Синтаксис метода создания

simulink(SimDLLName, U, Y, P, step, integrMethod = …)

Обязательные позиционные параметры метода

string SimDLLName

Имя DLL-модуля, содержащего модель MATLAB/Simulink.

string U

Строка описания имен входных датчиков и единиц измерения их значений, в которых они передаются в модель MATLAB/Simulink.

Входные объекты в строке отделяются друг от друга запятыми, единицы измерения каждого объекта указываются после его имени в квадратных скобках. Объекты типа скаляр или датчик, соответствующие заданным именам, ищутся в текущем проекте Euler. В случае если заданное имя объекта не найдено или тип найденного объекта не соответствует скаляру или датчику, то диагностируется ошибка. Имена входных объектов никак не связаны с их названиями в DLL, сопоставление идёт по порядку их упоминания в строке.

Пример строки, описывающей входные датчики:

“sensor_U1 [kg], sensor_U2 [], sensor_U3 [m/s]”

string Y

Строка описания имен выходных датчиков и единиц измерения их значений, в которых они передаются из модели MATLAB/Simulink в программный комплекс.

Датчики в строке отделяются друг от друга запятыми, единицы измерения каждого объекта указываются после его имени в квадратных скобках. Имена выходных объектов никак не связаны с их названиями в DLL, сопоставление идёт по порядку их упоминания в строке. Имена датчиков в рамках формируемого выходного массива должны быть уникальными. Выходные параметры с заданными именами создаются автоматически в виде дочерних объектов, значение которых меняется в соответствие с моделью MATLAB/Simulink.

Пример строки, описывающей выходные датчики:

“sensor_Y1 [], sensor_Y2 [N], sensor_Y3 [m]”

string P

Строка описания настраиваемых параметров модели MATLAB/Simulink и единиц измерения, в которых они записываются в модель.

Настраиваемые параметры модели имеют значения по умолчанию, заданные пользователем при создании модели в MATLAB/Simulink, они могут переопределяться объектами типа скаляр. Для безразмерных величин возможно использование скаляров, созданных по месту. Описания параметров отделяются в строке друг от друга запятыми. Каждое описание содержит имя параметра, знак равенства, значение параметра и единицы измерения в квадратных скобках.

Пример строки, описывающей настраиваемые параметры:

“par1_name = scalar_P1 [deg], par2_name = 12.5 [], par3_name = scalar_P2 [m/s2]”

scalar step [time]

Шаг интегрирования модели MATLAB/Simulink.

Необязательные именованные параметры метода

integrMethod = [constRK4:/ EULER:]

Параметр определяет метод интегрирования модели MATLAB/Simulink. По умолчанию integrMethod = constRK4:

− integrMethod = constRK4:

Для численного интегрирования модели MATLAB/Simulink используется метод Рунге-Кутта четвертого порядка с постоянным шагом.

− integrMethod = euler:

Для численного интегрирования модели MATLAB/Simulink используется явный метод Эйлера с постоянным шагом.

Создание объекта

Для создания объекта данного метода используется диалоговое окно Модель MATLAB/Simulink, внешний вид которого представлен на рис. 2 и рис. 3.

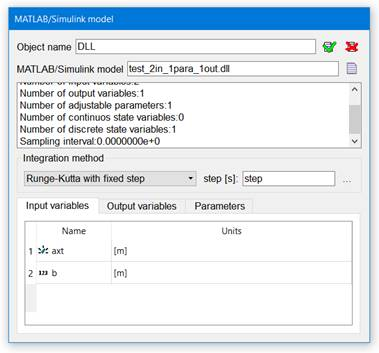

Рис. 2. Диалоговое окно Интерфейс MATLAB/Simulink, закладка Входные переменные

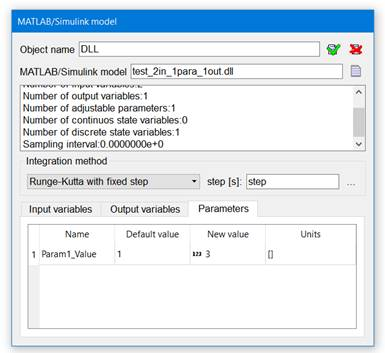

Рис. 3. Диалоговое окно Интерфейс MATLAB/Simulink, закладка Параметры

Структура окна и назначение его элементов управления (рис. 2):

− Имя объекта – поле для задания имени объекта.

− Модель MATLAB/Simulink – поле для задания имени DLL-модуля, содержащего подключаемую модель.

− Кнопка

– открывает диалоговое окно выбора DLL-модуля.

− Сведения о модели – не редактируемое поле, отображающее информацию о выбранной модели:

− Имя модели;

− Количество входных переменных;

− Количество выходных переменных;

− Количество настраиваемых параметров;

− Количество непрерывных переменных состояния;

− Количество дискретных переменных состояния;

− Интервал дискретизации.

− Входные переменные – закладка с таблицей для задания входных датчиков

(рис. 2). Число строк в таблице соответствует количеству входных переменных модели. В поле Имя заносится имя датчика, соответствующего данному входу. В поле Единицы измерения - единицы измерения, в которых значение передается в модель MATLAB/Simulink. Для редактирования имени или единиц измерения щелкните левой кнопкой мыши по редактируемому полю.

− Выходные переменные – закладка с таблицей для описания выходных датчиков. Число строк в таблице соответствует количеству выходных переменных модели. В поле Имя заносится имя создаваемого выходного датчика, в поле Единицы измерения – единицы измерения данного датчика. Для редактирования имени или единиц измерения щелкните левой кнопкой мыши по редактируемому полю.

− Настраиваемые параметры – закладка с таблицей для задания настраиваемых параметров модели MATLAB/Simulink (рис. 3). Число строк в таблице соответствует количеству настраиваемых параметров модели. В поле Имя отображается название параметра, определённое в модели MATLAB/Simulink, поле не редактируемое. В поле Значение по умолчанию – значение по умолчанию данного параметра, определённое в модели MATLAB/Simulink, поле не редактируемое. В поле Новое значение – пользовательское значение данного параметра. В поле Единицы измерения – единицы измерения данного параметра. Для каждого настраиваемого параметра, переопределяемого скаляром из проекта, в поле Новое значение заносится имя соответствующего скаляра, в поле Единицы измерения - единицы измерения, в которых значение скаляра записывается в модель MATLAB/Simulink. Для редактирования значения или единиц измерения щелкните левой кнопкой мыши по редактируемому полю.

− Кнопка

– завершает работу и подтверждает все внесенные изменения.

− Кнопка

– завершает работу и отказывается от всех изменений.
