5.5.4 Настройка режимов отображения
По команде Настройки вызывается диалоговое окно управления режимами отображения. Окно состоит из нескольких закладок, определяющих основные группы изменяемых параметров.
После окончания настройки режимов отображения следует подтвердить выбор, нажав соответствующую кнопку или отказаться от проведенных изменений.
Закладка Фильтры
Параметры, изменяемые на данной закладке, влияют на изображение только в том окне Вид проекта, для которого был вызван диалог Настройки.
На закладке Фильтры находится диалоговое окно настройки фильтрации объектов при выводе в окне Вид проекта. Это окно представлено на рис. 3.
Для указанных в окне типов объектов устанавливается режим отображения, который распространяется на все объекты этого типа. Если кнопка с пиктограммой объекта отжата, то все объекты соответствующего типа не отображаются. Справа от пиктограммы типа объекта находится кнопка с надписью Имя. Если эта кнопка отжата, то при отображении объектов соответствующего типа их имена выводиться не будут.
При блокировании отображения объектов типа
(body), не будет выводиться ни один из прикрепленных к ним объектов, вне зависимости от их типа.
(body), не будет выводиться ни один из прикрепленных к ним объектов, вне зависимости от их типа.Отключение отображения объектов
(project) относится к объектам всех типов, кроме body, joint, force и объектов, прикрепленных к body, независимо от их типа.
(project) относится к объектам всех типов, кроме body, joint, force и объектов, прикрепленных к body, независимо от их типа.При отжатых кнопках
и
не выводятся условные изображения объектов типа joint и force соответственно.
и не выводятся условные изображения объектов типа joint и force соответственно.Переключатель Не показывать все имена используется для отключения отображения имен всех типов объектов, вне зависимости от положения индивидуальных переключателей.
Чтобы включить фильтры, нажмите кнопку Включить фильтр, а затем подтвердите выбор.

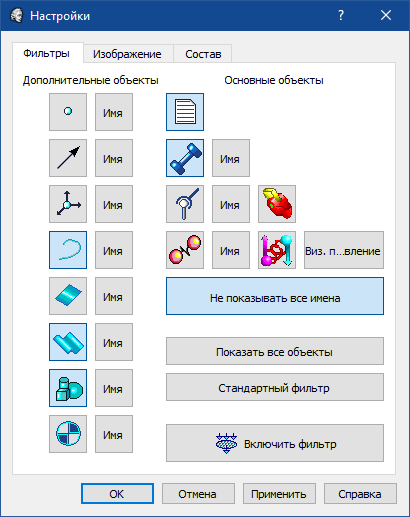

Рис. 3. Настройка режимов отображения. Закладка Фильтры
Закладка Изображение
Параметры, изменяемые на данной закладке, влияют на изображение только в том окне Вид проекта, для которого был вызван диалог Настройки.
Параметр Размер векторов используется при выводе в окне изображений таких объектов ММС, как вектор и узел. Эти объекты не имеют абсолютных размеров в пространстве проекта. Данный параметр определяет размер векторов и узлов при выводе их изображений в окне.
Пункты Каркасное и Реальное используются для выбора модели изображения. Изображение ММС в окне Вид проекта может быть представлено в виде каркасной или реальной модели. В каркасной (проволочной) модели все объекты представлены в виде совокупности точек и линий и являются прозрачными. В этом случае изображения объектов выводятся на экран в порядке их размещения в рабочих списках программного комплекса, без учета расположения в пространстве. В реальной модели для представления объектов помимо точек и линий используются непрозрачные поверхности. При выводе изображения объектов учитывается их положение в пространстве, то есть производится отсечение невидимых элементов изображения.
Пункт След движения позволяет просматривать все промежуточные положения объектов по мере их вывода на экран при расчете движения механизма. Параметр Затенение следа используется только при включенной кнопке След движения. Он определяет видимость предыдущих положений объектов при выводе на экран очередного кадра.
Закладка Состав
Параметры, устанавливаемые на данной закладке, влияют на изображение только в том окне Вид проекта, для которого был вызван диалог Настройки.
Переключатель Панель инструментов определяет наличие или отсутствие панели инструментов в верхней части окна Вид проекта. Эта панель применяется для оперативного доступа к часто используемым функциям управления отображением.
Переключатель Строка состояния указывает, будет ли строка состояния отображаться в нижней части окна Вид проекта. Строка состояния служит для вывода координат курсора и выполнения некоторых действий с базовой системой координат окна Вид проекта.
