5.5 Вид проекта
Окно Вид проекта служит для отображения внешнего вида исследуемой ММС, выбора объектов, создания и модификации некоторых типов объектов. Чтобы открыть окно Вид проекта, выберите одноименную команду в пункте меню Инструменты или нажмите кнопку
на главной панели инструментов. Одновременно может быть открыто несколько окон этого типа. Внешний вид окна представлен на рис. 1.
на главной панели инструментов. Одновременно может быть открыто несколько окон этого типа. Внешний вид окна представлен на рис. 1.

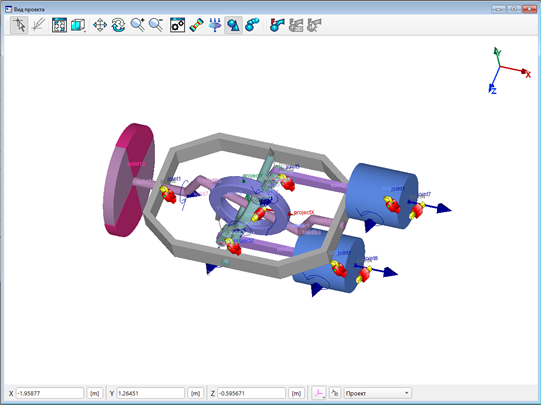

Рис. 1. Вид проекта
Каждое окно типа Вид проекта имеет свои базовую и проекционную системы координат. Сразу после открытия окна базовая система координат совпадает с системой координат проекта. Проекционная система координат (ПСК) используется для отображения внешнего вида ММС в окне. Пользователь может изменить положение ММС относительно проекционной системы координат, например, нажав кнопки пульта управления проекцией.
В окне Вид проекта выводится основная проекция графического представления ММС.
В правом верхнем углу окна находится ориентация осей базовой системы координат Вида проекта.
В нижней части окна находится строка состояния окна Вид проекта. Эта строка служит для указания режимов работы окна, для некоторых операций управления окном и для действий с численными значениями координат. Пользователь может заблокировать вывод строки состояния.
Для облегчения ориентации и выполнения точных построений в окне Вид проекта на поле основной проекции окна может выводиться координатная сетка.
В верхней части окна располагается панель инструментов окна Вид проекта. Эта панель служит для оперативного доступа к часто используемым функциям управления отображением.
Разрешение/запрещение отображения строки состояния, координатной сетки и панели инструментов выполняется в диалоговом окне Настройки;
Для управления изображением (поворот, перемещение, масштабирование) в окнах Вид проекта используется пульт управления проекцией. Для той же цели предназначены кнопки управления изображением на панели инструментов окна Вид проекта. Чтобы активировать пульт управления проекцией щелкните правой кнопки мыши по виду ориентации осей.
При щелчке правой кнопкой мыши по изображению какого-либо объекта появляется объектное меню. Состав этого меню зависит от типа объекта и персональных характеристик самого объекта. С помощью объектного меню можно определить и изменить некоторые характеристики исследуемого объекта. Описание объектного меню дано в соответствующем разделе.
Видимое изображение окна Вид проекта записывается в графический файл по команде Экспорт изображения в файл пункта меню Инструменты. Затем это изображение можно использовать в других программах. Описание порядка экспорта изображения дано в разделе «Запись изображения в файл».
Видимое изображение окна Вид проекта можно скопировать в буфер обмена операционной системы. Для этого выберите команду Копировать изображение пункта меню Вид проекта или нажмите клавиши «Ctrl+Ins». Затем это изображение можно перенести в другие программы. Описание порядка копирования изображения дано в разделе «Перенос изображений в другие приложения».
