5.5.2 Пульт управления проекцией

Пульт управления проекцией служит для вращения, перемещения и масштабирования изображения в окнах Вид проекта. Внешний вид пульта представлен на рис. 2.

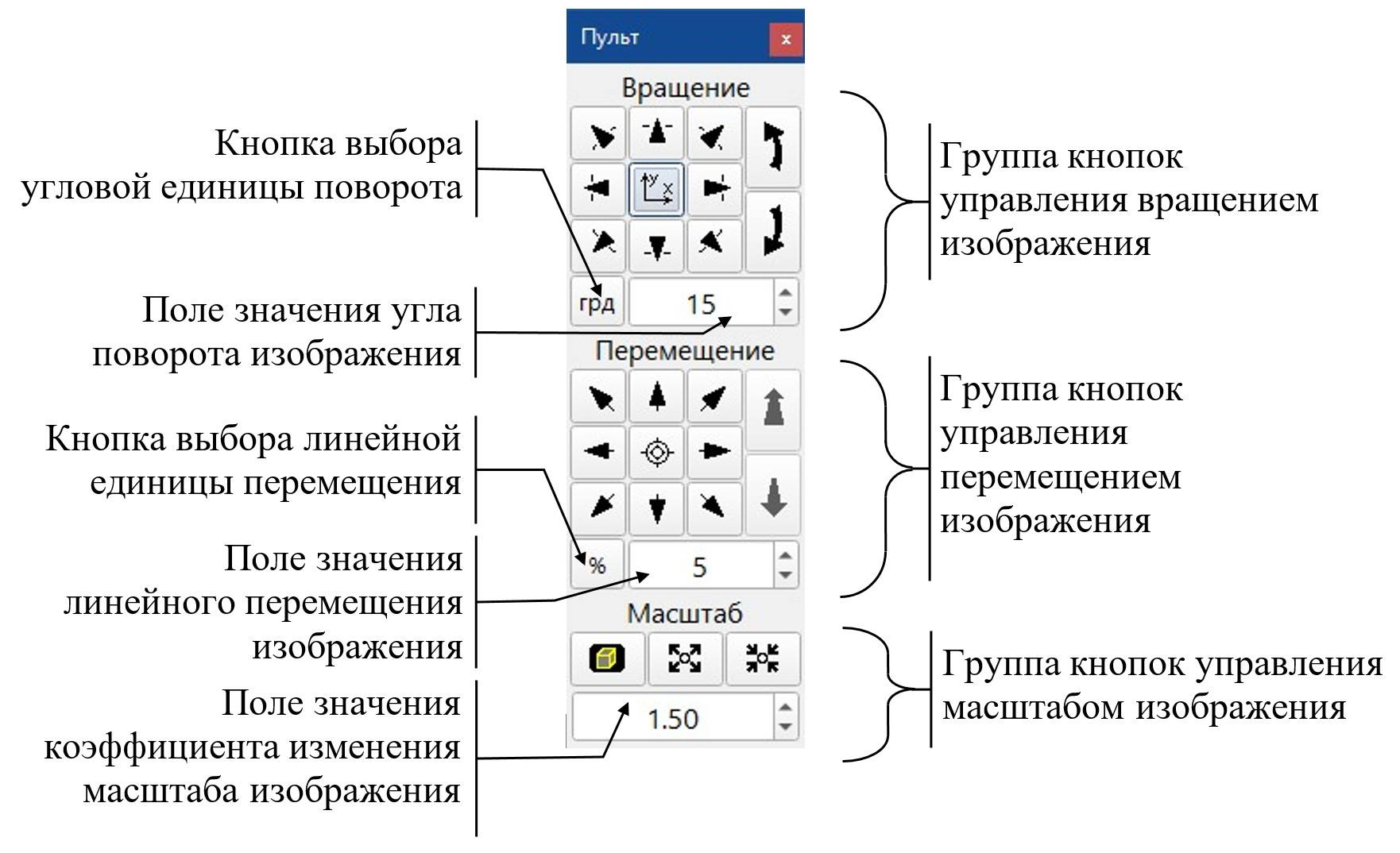

Рис. 2. Пульт управления проекцией

Чтобы активировать пульт управления проекцией щелкните правой кнопки мыши по изображению вида ориентации осей.

Группа кнопок управления вращением используется для поворота изображения относительно центра ПСК. Угол поворота задается в поле значения угла поворота изображения.

Кнопки служат для выполнения следующих действий:

– поворот изображения вокруг оси X ПСК;

– поворот изображения вокруг оси Y ПСК;

– поворот изображения вокруг наклонных осей, лежащих в плоскости XY ПСК;

– совмещение направления осей ПСК с направлением осей базовой системы координат окна;

– поворот изображения вокруг оси Z ПСК.

Значение угла поворота можно изменить, явно указав величину в поле угла поворота изображения. Для этого также используются кнопки увеличения и уменьшения угла, расположенные справа от поля значения.

Кнопка изменения угловой единицы поворота работает циклически. То есть повторные нажатия приводят к последовательной смене единиц измерения. Например, чтобы сменить единицы измерения с градусов на радианы, нажмите кнопку

(градусы). После нажатия изменится единица измерения и вид кнопки –

(радианы).

Группа кнопок управления перемещением используется для поступательного перемещения изображения в различных направлениях. Сдвиг будет выполняться на величину, заданную в поле значения линейного перемещения изображения.

Кнопки служат для выполнения следующих действий:

– перемещение изображения вдоль оси X ПСК;

– перемещение изображения вдоль оси Y ПСК;

– перемещение изображения вдоль наклонных осей, лежащих в плоскости XY ПСК;

– перемещение изображения вдоль оси Z ПСК от пользователя или к пользователю, соответственно. Такое перемещение не влияет на изображение основной проекции, так как ось Z ПСК перпендикулярна плоскости окна. Но при этом меняется изображение вида сверху;

– совмещение центра ПСК с центром базовой системы координат окна.

Следует помнить, что смещение изображения по оси Z изменяет положение объекта относительно центра вращения. Центр вращения всегда расположен в центре ПСК. Он также совпадает с центром окна, где выводится основная проекция, и центром зоны, где отображается вид сверху.

Кнопка выбора линейной единицы перемещения работает циклически. Последовательно нажимая эту кнопку, пользователь может выбрать одну из следующих единиц измерения для перемещения изображения:

– метр;

– сантиметр;

– миллиметр;

– процент от размера окна.

Значения линейного перемещения изменяются аналогично значениям угла поворота.

Группа кнопок изменения масштаба используется для увеличения или уменьшения масштаба изображения. Коэффициент масштабирования указывается в поле значения коэффициента, задающего изменение масштаба изображения.

Кнопки служат для выполнения следующих действий:

– увеличение масштаба изображения;

– уменьшение масштаба изображения.

Коэффициент изменения масштаба изображения задается так же, как величина угла поворота. Этот коэффициент, установленный в пульте управления проекцией, используется при изменении масштаба изображения с помощью кнопок панели инструментов.

Кнопка

используется для автоматической установки рационального масштаба и центрирования изображения. По нажатию данной кнопки изображение перемещается так, чтобы центр области всех отображаемых объектов совпал с центром ПСК. Причем автоматически подбирается масштаб, при котором все отображаемые объекты видны в окне. Углы поворота изображения после этой операции не изменяются.

Чтобы установить новые пределы значений и шаг их изменения, щелкните правой кнопкой на соответствующее поле. Такими полями являются следующие:

− поле значения угла поворота изображения;

− поле значения линейного перемещения изображения;

− поле значения коэффициента изменения масштаба изображения.
