3.1 Создание команды
Для того чтобы в режиме исследования можно было проводить расчет отклика, необходимо в режиме редактирования создать команду Расчет вибрационного отклика. Таких команд может быть несколько. Никаких ограничений на количество команд нет.
Для создания команды в меню Анализ выберите пункт Расчет вибрационного отклика / Создать. После этого откроется диалоговое окно Настройка расчета вибрационного отклика (рис. 7).

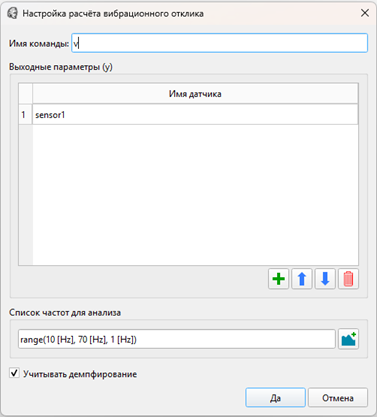

Рис. 7. Окно Настройки расчета вибрационного отклика
Рассмотрим структуру окна и назначение его элементов управления:
Имя команды – поле для задания имени команды.
Выходные параметры – список выходных характеристик системы (датчиков), анализ которых требуется провести.
Раздел Список частот для анализа
В поле записываются частоты, для которых должно быть проведено исследование.
Кнопка
открывает специальное окно для добавления элементов в список частот (рис. 8).
открывает специальное окно для добавления элементов в список частот (рис. 8).Учитывать демпфирование – флаг учета демпфирования при расчете.

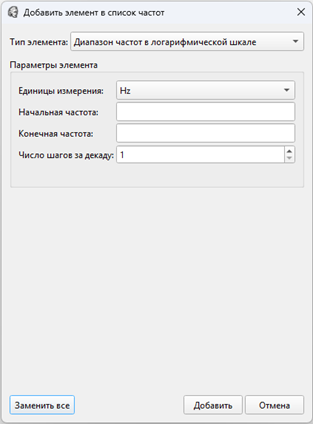

Рис. 8. Окно Добавить элемент в список частот
Рассмотрим структуру окна Добавить элементы в список частот и назначение его элементов управления:
Тип элемента – поле для выбора метода создания элементов частот. Предлагается выбор из четырех методов:
− Диапазон частот в логарифмической шкале. Данный метод соответствует созданию объекта Список скаляров заданный диапазоном в логарифмической шкале с указанном типом единиц измерения частоты, а его раздел Параметры элемента соответствует обязательным позиционным параметрам данного объекта.
− Диапазон частот с равномерным шагом. Данный метод соответствует созданию объекта Список скаляров заданный диапазоном с указанном типом единиц измерения частоты, а его раздел Параметры элемента соответствует обязательным позиционным параметрам данного объекта.
− Список произвольно заданных частот. Данный метод представляет собой интерфейсную реализацию объекта Список перечислением объектов, где каждый элемент представляет собой скаляр с размерностью частоты. Раздел Параметры элемента представляет собой таблицу Список частот.
− Заданная частота. Данный метод соответствует созданию скаляра с единицами измерения частоты.
Кнопка Заменить все позволяет заменить все уже добавленные элемента на текущий указанный.
Кнопка Добавить позволяет добавить текущий элемент в список.
Кнопка Отмена завершает работу над текущим элементом и закрывает окно, текущий элемент в список не добавляется.
