3.2 Выполнение команды и результаты

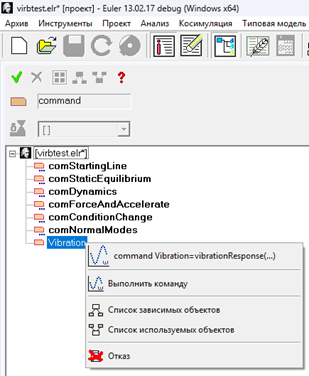

Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 9).
Рис. 9. Команда в справочнике проекта

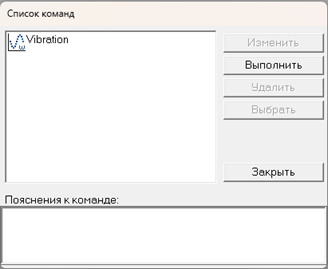

Также для выполнения команды можно выбрать в меню Анализ пункт Расчет вибрационного отклика /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 10).
Рис. 10. Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков амплитудно-частотных характеристик указанных датчиков.

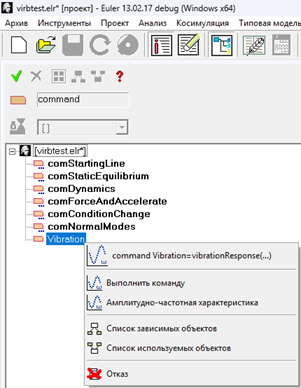

Для просмотра результатов необходимо нажать ПКМ на команду в справочнике проекта и выбрать Амплитудно-частотная характеристика (рис. 11).
Рис. 11. Результаты работы команды

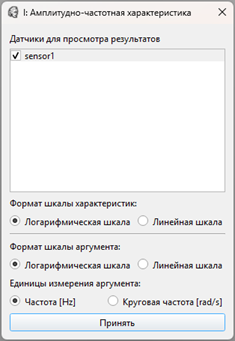

После нажатия появится окно настроек просмотра АЧХ (рис. 12). В нем можно выбрать формат шкалы характеристик, формат шкалы аргумента и единицы измерения аргумента.
Рис. 12. Окно настроек просмотра АЧХ
Также результаты выполнения команды сохраняются в файл формата TBL. Имя файла совпадает с именем команды.
|
