4.1 Создание команды
Для того чтобы в режиме исследования можно было проводить расчет вибрационного отклика нелинейной системы, необходимо в режиме редактирования создать команду Расчет вибрационного отклика нелинейной системы. Таких команд может быть несколько. Никаких ограничений на количество команд нет.
Для создания команды в меню Анализ выберите пункт Расчет вибрационного отклика нелинейной системы / Создать. После этого откроется диалоговое окно Настройки вибрационного анализа нелинейной системы (рис. 14).

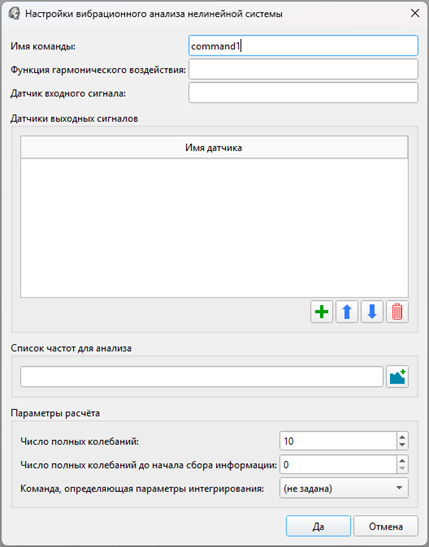

Рис. 14. Окно Настройки вибрационного анализа нелинейной системы
Рассмотрим структуру окна и назначение его элементов управления:
Имя команды – поле для задания имени команды.
Датчик входного сигнала – поле для задания входного датчика системы.
В таблице Датчики выходных сигналов указываются имена исследуемых характеристик системы.
Раздел Список частот для анализа
В поле записываются частоты, для которых должно быть проведено исследование.
Кнопка
открывает специальное окно для добавления элементов в список частот (рис. 15).
открывает специальное окно для добавления элементов в список частот (рис. 15).Раздел Параметры расчета
Число полных колебаний – поле для задания числа полных колебаний, для которых будет проводиться Расчет динамики движения на каждой заданной частоте.
Число полных колебаний до начала сбора информации – поле для задания числа полных колебаний, которые не будут использоваться при анализе результатов.
Команда, определяющая параметры интегрирования – поле для выбора одной из созданных команд Расчета динамики движения.
Кнопка
– добавление строчки в таблицу.
– добавление строчки в таблицу.Кнопка
– перенос строки таблицы вверх.
– перенос строки таблицы вверх.Кнопка
– перенос строки таблицы вниз.
– перенос строки таблицы вниз.Кнопка
– удаление строки таблицы.
– удаление строки таблицы.Кнопка «Да» – завершает работку и подтверждает все внесенные изменения.
Кнопка «Отмена» – завершает работу и отказывается от всех изменений.

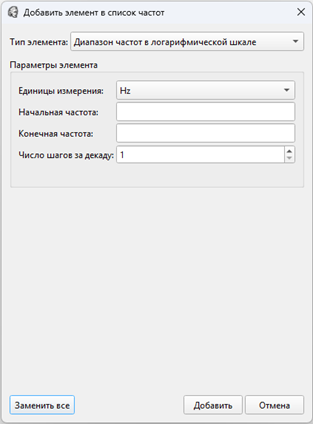

Рис. 15. Окно Добавить элемент в список частот
Рассмотрим структуру окна Добавить элементы в список частот и назначение его элементов управления:
Тип элемента – поле для выбора метода создания элементов частот. Предлагается выбор из четырех методов:
− Диапазон частот в логарифмической шкале. Данный метод соответствует созданию объекта Список скаляров заданный диапазоном в логарифмической шкале с указанном типом единиц измерения частоты, а его раздел Параметры элемента соответствует обязательным позиционным параметрам данного объекта.
− Диапазон частот с равномерным шагом. Данный метод соответствует созданию объекта Список скаляров заданный диапазоном с указанном типом единиц измерения частоты, а его раздел Параметры элемента соответствует обязательным позиционным параметрам данного объекта.
− Список произвольно заданных частот. Данный метод представляет собой интерфейсную реализацию объекта Список перечислением объектов, где каждый элемент представляет собой скаляр с размерностью частоты. Раздел Параметры элемента представляет собой таблицу Список частот.
− Заданная частота. Данный метод соответствует созданию скаляра с единицами измерения частоты.
Кнопка Заменить все позволяет заменить все уже добавленные элемента на текущий указанный.
Кнопка Добавить позволяет добавить текущий элемент в список.
Кнопка Отмена завершает работу над текущим элементом и закрывает окно, текущий элемент в список не добавляется.
