4.2 Выполнение команды и результаты
Перед выполнением команды необходимо включить запись результатов в журнал. Без включенной записи результатов в журнал команда не сможет запуститься. Запись результатов в журнал можно включить только в режиме редактирования.
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 16).

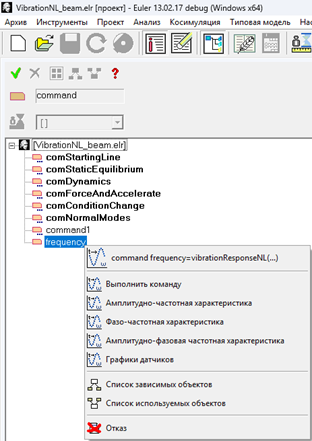

Рис. 16. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Вибрационный анализ отклика нелинейной системы /Список команд.
В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 17).

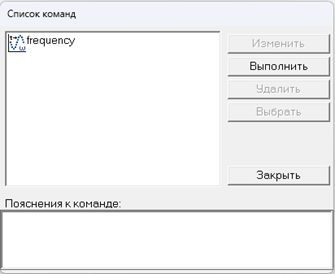

Рис. 17. Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. Для просмотра доступны графики амплитудно-частотных характеристик (АЧХ), фазово-частотных характеристик (ФЧХ) и амплитудно-фазовых частотных характеристик (АФЧХ) выходных датчиков. Для АЧХ и ФЧХ доступен просмотр в логарифмическом масштабе. Также можно посмотреть графики датчиков для всех частот в списке (рис. 18).
Рис. 18. Просмотр результатов
