1.2 Участок с микропрофилем
Данный метод создает прямоугольный участок твердой дороги с заданной функцией микропрофиля. Система координат дороги определяется заданным узлом Node. Узел Node должен быть прикреплен к звену. Схематическое изображение участка с микропрофилем представлено на рис. 2.

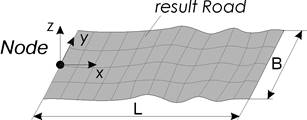

Рис. 2. Участок с микропрофилем
Синтаксис метода создания
microprofile(Node, L, B, Function, Smax=…, mu_s=…, k_r=…, n1=…, n2=…,
surfaceStyle=…, pointStyle=…, lineStyle=…, color=…, visible=…)
Обязательные позиционные параметры метода
node Node
Узел, задающий систему координат дороги.
scalar L [length]
Длина участка дороги.
scalar B [length]
Ширина участка дороги.
function Function [length]<[length], [length]>
Функция, задающая микропрофиль дороги в системе координат узла Node.
Необязательные именованные параметры метода
Smax = scalar [length]Максимальное отклонение микропрофиля дороги по оси Z узла Node.
По умолчанию параметр имеет значение равное бесконечности.
mu_s = scalar [-]Коэффициент трения скольжения в контакте дорога-движитель (шина, трак и др.).
По умолчанию mu_s = 1.1.
k_r = scalar [-]Относительный коэффициент трения покоя в контакте дорога-движитель.
По умолчанию k_r = 1.3.
n1 = scalar [-]Число узлов сетки графического отображения участка дороги по оси X заданного узла Node. Заданное значение округляется в сторону увеличения до ближайшего целого положительного числа. Это число не должно быть меньше двух.
По умолчанию n1 = 2.
n2 = scalar [-]Число узлов сетки графического отображения участка дороги по оси Y заданного узла Node. Заданное значение округляется в сторону увеличения до ближайшего целого положительного числа. Это число не должно быть меньше двух.
По умолчанию n2 = 2.
Параметры являются общими для методов создания геометрических объектов и описаны в пункте «Необязательные именованные параметры объектов» общей части главы «Геометрические и массово-инерционные объекты».
