2.2 Выполнение команды и результаты
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 2).

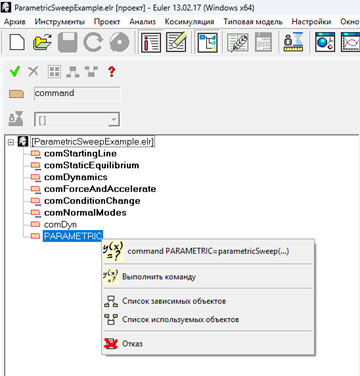

Рис. 2. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Параметрический анализ/Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 3).
Рис. 3. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. Результатом команды являются графики Конечные результаты и Параметры траектории. Параметры траектории доступны только при включенной записи в журнал.
Для просмотра графиков необходимо выбрать требуемую команду в справочнике проекта и нажать на нее ПКМ (рис. 4).

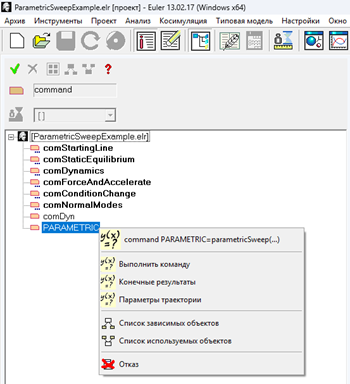

Рис. 4. Просмотр результатов
Конечные результаты – графики значений выходных характеристик для конечных состояний процесса функционирования ММС. В качестве аргументов могут использоваться только исходные варьируемые параметры;
Параметры траекторий – графики значений выходных характеристик в процессе функционирования ММС. В качестве аргументов могут использоваться только выходные характеристики и время. Параметры траекторий доступны только при включенной записи в журнал.
