4.2 Выполнение команды и результаты
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 11).

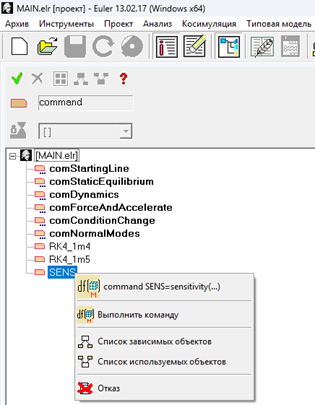

Рис. 11. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Анализ чувствительности (метод Морриса) /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 12).

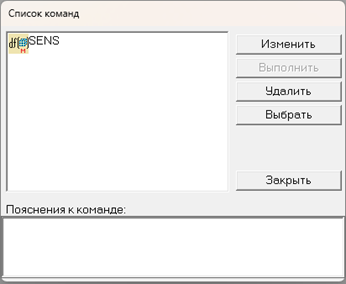

Рис. 12. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде таблиц. Название таблиц соответствует названиям выходным характеристик модели, а в самих таблицах указаны рассчитанные меры чувствительности этих выходных характеристик к варьированию входных параметров модели. Строки таблиц отсортированы по убыванию ожидаемого изменения выходной характеристики при варьировании входного параметра. Также дополнительно указаны значения относительных мер чувствительности.
Для просмотра результатов необходимо выбрать требуемую команду в справочнике проекта и нажать на нее ПКМ, и далее выбрать «Результаты работы команды» (рис. 13).

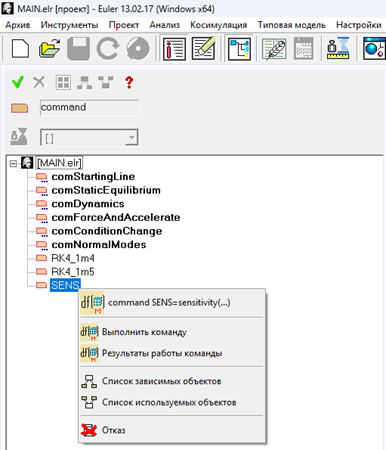

Рис. 13. Просмотр результатов
Также по результатам выполнения команды формируется файл формата TBL, имя которого соответствует имени команды. Файл сохраняется в директорию файла проекта.
