5.2 Выполнение команды и результаты

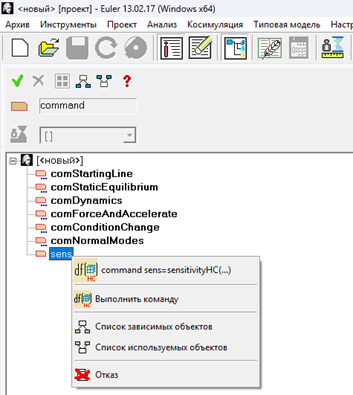

Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 17).
Рис. 17. Команда в справочнике проекта

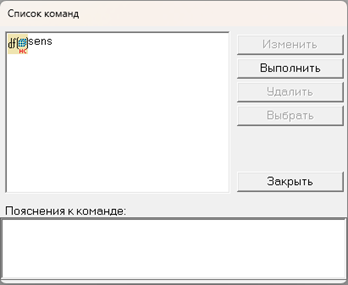

Также для выполнения команды можно выбрать в меню Анализ пункт Анализ чувствительности (гиперкуб) /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 18).
Рис. 18. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде таблиц. Название таблиц соответствует названиям выходным характеристик модели, а в самих таблицах указаны имена входных параметров и максимальные изменения выходной характеристики при варьировании значений этих параметров.

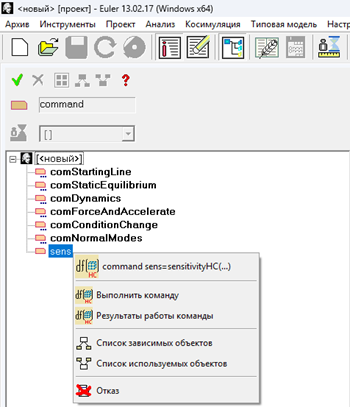

Для просмотра результатов необходимо выбрать требуемую команду в справочнике проекта и нажать на нее ПКМ, и далее выбрать «Результаты работы команды» (рис. 19).
Рис. 19. Просмотр результатов
Также по результатам выполнения команды формируется файл формата TBL, имя которого соответствует имени команды. Файл сохраняется в директорию файла проекта.
