7.10.2 Пульт управления объектами
Пульт управления объектами представляет собой специальное окно для интерактивного внесения изменений в структуре механической системы. Он содержит кнопки, соответствующие объектам, заданным пользователем при создании окна. Эти объекты могут изменяться сами в процессе функционирования механической системы или вызывать изменения других объектов. Изменение производится по нажатию кнопки. Вносить изменения можно без остановки расчета. Внешний вид окна Пульт управления объектами представлен на Рис. 62. Одновременно может быть открыто несколько окон Пульт управления объектами. Эти окна разрешается создавать только в режиме исследования проекта.
Рис. 62. Пульт управления объектами
Пульт управления объектами может содержать объекты типа изменение механизма (reform), шарнир (joint), силовой элемент (force) и программное движение (motion). Допускается, использование нескольких кнопок в пульте для одного и того же объекта. При настройке окна Пульт управления объектами для каждой кнопки можно указать изменение объекта, производимое при ее нажатии.

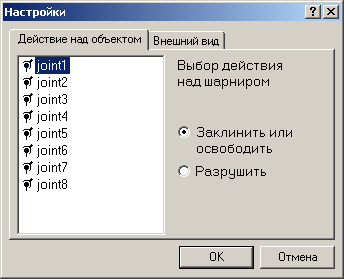

Настройка окна Пульт управления объектами выполняется в специальном окне, которое открывается по команде Настройка в системном меню окна. Чтобы вызвать системное меню окна Пульт управления объектами, щелкните левой кнопкой мыши по пиктограмме окна, расположенной в его левом верхнем углу. Внешний вид окна настройки представлен на Рис. 63.
Рис. 63. Пульт управления объектами – настройки
Окно настройки содержит две закладки.
− Закладка Действие над объектом может использоваться для просмотра действия, которое будет выполнено над объектом при нажатии кнопки в окне Пульт управления объектами. Эта закладка также позволяет вносить изменения, если над объектом в текущий момент можно производить разные действия. В левой части окна на закладке выводится список всех объектов - кнопок. В правой части отображается действие, которое выполняется при нажатии выделенной в списке кнопки. Здесь также представлены альтернативные варианты действий, если они имеются.
− Закладка Внешний вид служит для настройки внешнего вида кнопок.

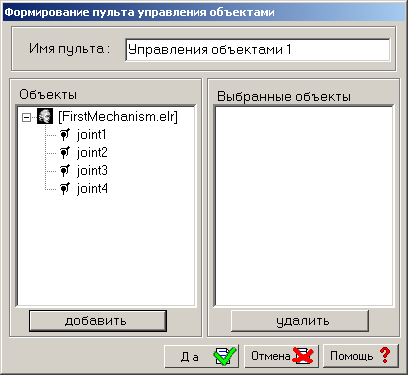

Окно Пульт управления объектами открывается по одноименной команде пункта меню Инструменты. При этом сначала появляется окно формирования пульта, которое представлено на Рис. 64.
В поле Имя пульта пользователь может указать имя создаваемого окна Пульт управления объектами. Если имя не задано пользователем, то оно будет сформировано программным комплексом.
Список Объекты в левой половине окна содержит имена всех объектов типа изменение механизма (reform) шарнир (joint), силовой элемент (force) и программное движение (motion). По нажатию кнопки Добавить выделенные в этом списке объекты заносятся в список Выбранные объекты, расположенный в правой половине окна. Для каждого элемент этого списка в окне Пульт управления объектами будет создана отдельная кнопка. Объект может быть занесен в список несколько раз. В дальнейшем при настройке окна Пульт управления объектами для каждой кнопки можно указать изменение объекта, выполняемое при ее нажатии.
Список Выбранные объекты содержит имена объектов для вывода в окне Пульт управления объектами. При нажатии кнопки Удалить выделенные в этом списке объекты из него удаляются.
Рис. 64. Пульт управления объектами – формирование
