3.2.9 Идеальный шарнир с поступательным перемещением

 Шарнир соединяет два звена и имеет три степени свободы. Общий вид шарнира представлен на рис. 9.

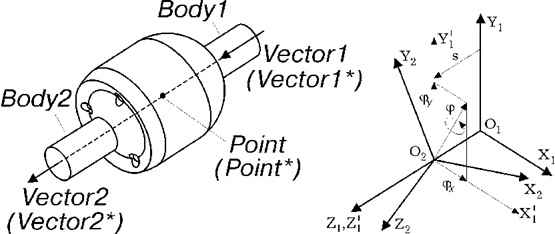

Рис. 9. Идеальный шарнир с поступательным перемещением

Данный идеальный шарнир с равными угловыми скоростями позволяет второму звену двигаться поступательно относительно первого звена вдоль оси передачи вращения, связанной с первым звеном. Эта ось задается точкой Point и вектором Vector1. Ось переда­чи вращения, связанная со вторым звеном, задана точкой Point и вектором Vector2. В модели используются копии этих объектов Point*, Vector1* и Vector2*. Точка Point* и вектор Vector1* прикрепляются к первому звену. Вектор Vector2* прикрепляется ко второму звену.

Синтаксис метода создания
transIdeal(Body1, Body2, Point, Vector1, Vector2, freeze=..., work=..., color=..., visible=...)

Обязательные позиционные параметры метода
body Body1
Имя первого звена шарнира.
body Body2
Имя второго звена шарнира.
point Point
Исходная точка, задающая центр шарнира. Копия этой точки Point* прикрепляется к первому звену. Точка Point* задает центр вращения в процессе движения исследуемого механизма.
vector Vector1
Исходный вектор, задающий направление оси передачи вращения первого звена. Копия этого вектора Vector1* прикрепляется к первому звену. Вектор Vector1* задает направления оси передачи вращения первого звена в процессе движения исследуемого механизма.
vector Vector2
Исходный вектор, задающий направление оси передачи вращения второго звена. Копия этого вектора Vector2* прикрепляется ко второму звену. Вектор Vector2* задает направления оси передачи вращения второго звена в процессе движения исследуемого механизма.

Необязательные именованные параметры метода
freeze =..., work =..., color =..., visible =...
Параметры являются общими для всех методов создания шарниров.

Описание
При переводе проекта из режима редактирования в режим исследования в шарнире производятся следующие действия.
1.    Создается узел O1X1Y1Z1 (см. рис. 9), который прикрепляется к звену Body1. Центр этого узла O1 совпадает с точкой Point*. Ось Z1 совпадает с вектором Vector1*.
2.    Создается узел O2X2Y2Z2 (см. рис. 9), который прикрепляется к звену Body2. Центр этого узла O2 совпадает с точкой Point*. Ось Z2 совпадает с вектором Vector2*.
В процессе движения исследуемого механизма центр узла O2 находится на оси Z1

Внутренние системные объекты
sensor s [length]
Поступательное смещение  второго звена шарнира относительно первого звена
(см. рис. 9).
sensor fiX [angle], sensor fiY [angle]
Приведенные параметры Эйлера  и  определяют поворот узла второго звена шарнира относительно узла первого звена (см. рис. 9).
