6.1 Создание команды

Для того чтобы в режиме исследования можно было решать краевую задачу, необходимо в режиме редактирования создать команду Краевая задача. Таких команд может быть несколько. Никаких ограничений на количество команд нет.

Для создания команды в меню Анализ выберите пункт Краевая задача / Создать. После этого откроется диалоговое окно Настройки краевой задачи (рис. 1).

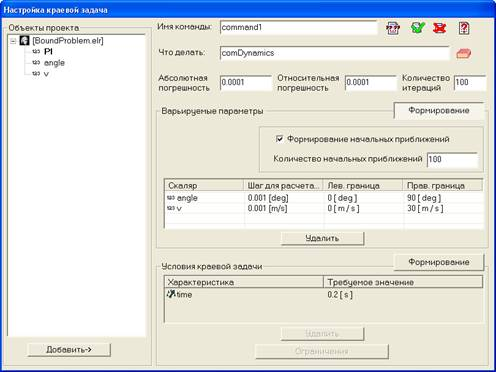

Рис. 1. Окно Настройки краевой задачи

Рассмотрим структуру окна и назначение его элементов управления:

Имя команды – поле для задания имени команды.

Выполняемая команда – поле для задания команды, которая будет использоваться для расчета процесса функционирования ММС.

Раздел Настройки расчета:

Относительная погрешность – поле для задания относительной погрешности.

Количество итераций – поле для задания максимального допустимого числа итераций.

Начальные приближения – чекбокс показывает, использовать ли начальные приближения, а в поле задается их количество.

Таблица входных параметров.

Содержит список исходных варьируемых (входных) параметров. Каждая строка таблицы определяет данные для одного параметра. Столбец Имя скаляра содержит имя скаляра, который выбран в качестве варьируемого параметра. Столбец Начальное значение – начальное значение данного параметра при расчете. Столбец Масштабный коэффициент – масштабный коэффициент данного параметра в пространстве параметров. Столбец Левая граница (опциональный) – левая граница диапазона допустимых значений этого скаляра. Столбец Правая граница (опциональный) – правая граница диапазона допустимых значений этого скаляра.

Таблица выходных параметров

Содержит список выходных датчиков. Каждая строка таблицы определяет данные для одного параметра. Столбец Имя датчика содержит имя датчика, заданное значение которого необходимо получить в задаче. Столбец Требуемое значение содержит значение, которое необходимо получить. Столбец Абсолютная погрешность содержит максимальное отклонение полученного значения датчика от требуемого.

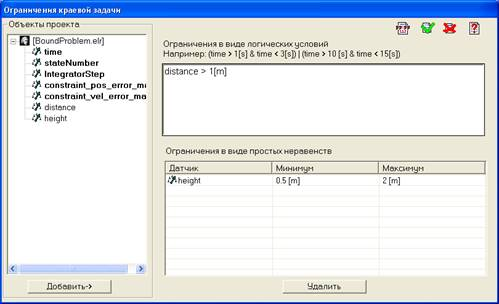

Таблица Ограничения (рис. 2)

Содержит ограничения в виде неравенств для датчиков. Столбец Имя датчика содержит имя датчика. Столбец Нижняя граница содержит минимальное допустимое значение для датчика. Столбец Верхняя граница содержит максимальное допустимое значение для датчика.
