6.2 Выполнение команды и результаты
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 4).

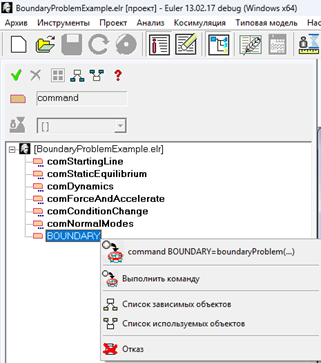

Рис. 4. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Краевая задача /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 5).

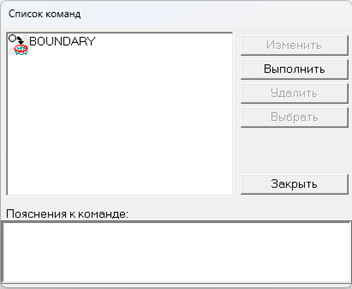

Рис. 5. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. Для просмотра доступны графики входных параметров, выходных характеристик для конечных состояний процесса функционирования ММС, нормы невязки и относительной погрешности. В качестве аргумента используется итерация расчета.
Для просмотра графиков необходимо выбрать требуемую команду в справочнике проекта, нажать на нее ПКМ и выбрать пункт Результаты работы команды (рис. 6).
Для применения полученных результатов к текущему проекту необходимо выбрать пункт Применить результаты. После нажатия данной кнопки значения входных параметров в тексте проекта будут заменены на полученные в результате расчета.

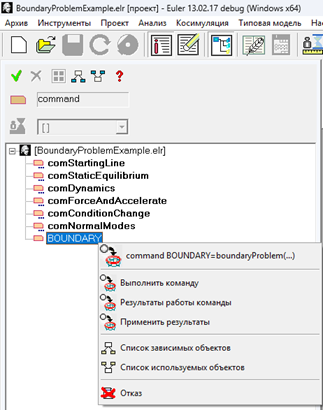

Рис. 6. Просмотр результатов
