8.1 Создание команды

Для того чтобы в режиме исследования можно было решать задачу комплексной оптимизации, необходимо в режиме редактирования создать команду Комплексная оптимизация с ограничениями. Таких команд может быть несколько. Никаких ограничений на количество команд нет.

Для создания команды в меню Анализ выберите пункт Комплексная оптимизация с ограничениями / Создать. После этого откроется диалоговое окно Настройки комплексной оптимизации (рис. 13).

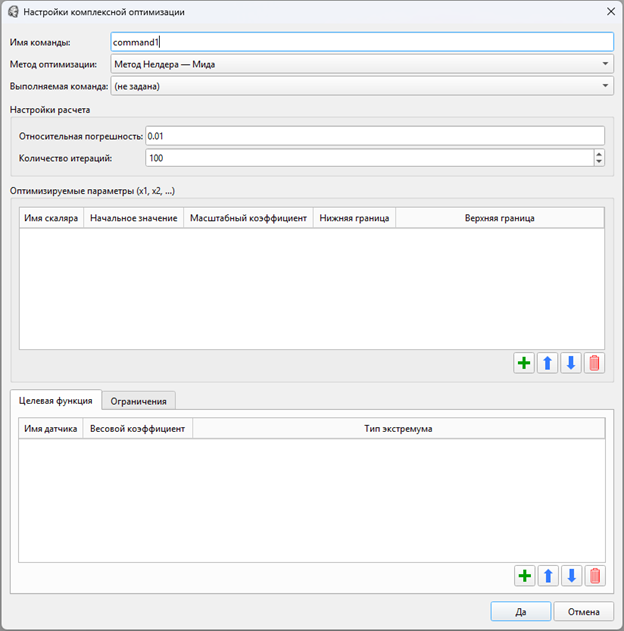

Рис. 13. Окно Настройки комплексной оптимизации

Рассмотрим структуру окна и назначение его элементов управления:

Имя команды – поле для задания имени команды.

Метод оптимизации – поле для задания метода оптимизации. На выбор предлагаются следующие методы:

− метод Нелдера-Мида;

− стохастический метод (CMA-ES);

− метод сопряженных градиентов;

− метод внутренней точки (IPOPT);

− метод Левенберга-Марквардта.

Выполняемая команда – поле для задания команды, которая будет использоваться для расчета процесса функционирования ММС.

Раздел Настройки расчета:

Относительная погрешность – поле для задания относительной погрешности.

Количество итераций – поле для задания максимального допустимого числа итераций.

Таблица Оптимизируемые параметры:

Содержит список исходных варьируемых (входных) параметров. Каждая строка таблицы определяет данные для одного параметра. Столбец Имя скаляра содержит имя скаляра, который выбран в качестве варьируемого параметра. Столбец Начальное значение – начальное значение данного параметра при расчете. Столбец Масштабный коэффициент – масштабный коэффициент данного параметра в пространстве параметров. Столбец Левая граница (опциональный) – левая граница диапазона допустимых значений этого скаляра. Столбец Правая граница (опциональный) – правая граница диапазона допустимых значений этого скаляра.

Таблица Целевая функция:

Содержит список выходных характеристик (датчиков) и данных о том, как они входят в целевую функцию задачи. Столбец Имя датчика содержит имя датчика, который выбран для оптимизации. Столбец Весовой коэффициент содержит значение весового коэффициента, с которым этот датчик входит в целевую функцию. Столбец Тип экстремума содержит информацию о типе экстремума данного датчика (минимум или максимум).

Таблица Ограничения (рис. 14):

Содержит ограничения в виде неравенств для датчиков. Столбец Имя датчика содержит имя датчика. Столбец Нижняя граница содержит минимальное допустимое значение для датчика. Столбец Верхняя граница содержит максимальное допустимое значение для датчика.

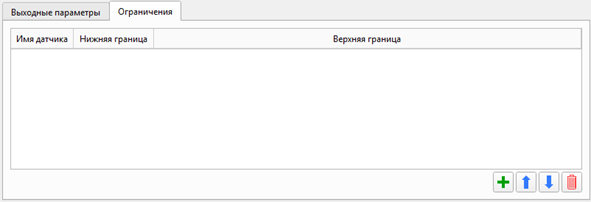

Рис. 14. Таблица Ограничения

Кнопка

– добавление строчки в таблицу.

Кнопка

– перенос строки таблицы вверх.

Кнопка

– перенос строки таблицы вниз.

Кнопка

– удаление строки таблицы.

Кнопка «Да» – завершает работку и подтверждает все внесенные изменения.

Кнопка «Отмена» – завершает работу и отказывается от всех изменений.
