8.2 Выполнение команды и результаты

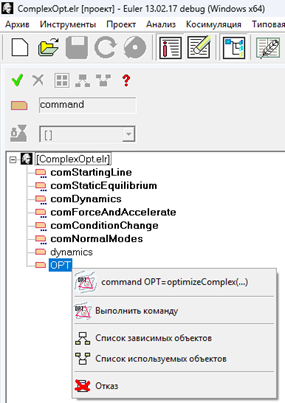

Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 15).
Рис. 15. Команда в справочнике проекта

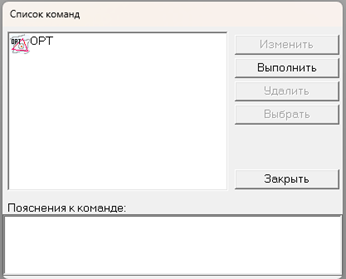

Также для выполнения команды можно выбрать в меню Анализ пункт Комплексная оптимизация с ограничениями /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 16).
Рис. 16. Окно Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. Для просмотра доступны графики входных параметров, датчика, используемого в целевой функции, самой целевой функции и критерия оптимальности. В качестве аргумента используется итерация расчета.

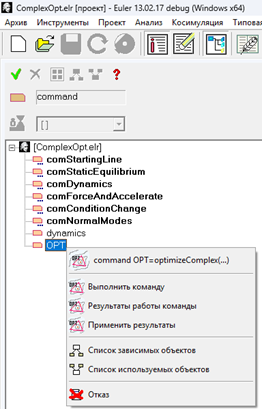

Для просмотра графиков необходимо выбрать требуемую команду в справочнике проекта, нажать на нее ПКМ и выбрать пункт Результаты работы команды (рис. 17).
Также результаты сохраняются в виде таблицы файл формата TBL. Файл сохраняется в директории проекта, а его имя совпадает с именем команды.
Для применения полученных результатов к текущему проекту необходимо выбрать пункт Применить результаты. После нажатия данной кнопки значения входных параметров в тексте проекта будут заменены на полученные в результате расчета.
Рис. 17. Просмотр результатов
