9.2 Выполнение команды и результат
Перед выполнением команды необходимо включить запись результатов в журнал. Без включенной записи результатов в журнал команда не сможет запуститься. Запись результатов в журнал можно включить только в режиме редактирования.
|
Для выполнения команды в режиме исследования проекта выберите требуемую команду в справочнике проекта, нажмите на нее ПКМ и нажмите на кнопку Выполнить команду (рис. 20).

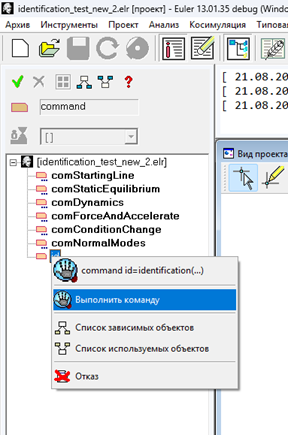

Рис. 20. Команда в справочнике проекта
Также для выполнения команды можно выбрать в меню Анализ пункт Идентификация /Список команд. В полученном списке команд необходимо выбрать требуемую команду и нажать кнопку Выполнить (рис. 21).

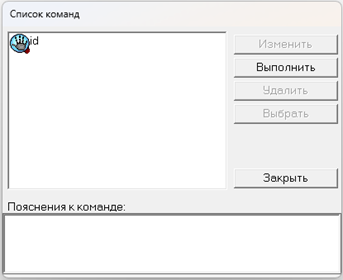

Рис. 21. Список команд
После успешного выполнения команды ее результаты можно посмотреть в виде графиков. К просмотру доступны полученные значения идентифицируемых параметров, их эволюцию в процессе оптимизации, сравнение эталонных и расчетных выходных характеристик, а также итоговые значения характеристик оптимальности и их эволюцию в процессе оптимизации.
Для просмотра графиков необходимо выбрать требуемую команду в справочнике проекта, нажать на нее ПКМ и выбрать пункт Результаты работы команды (рис. 22).
Также результаты сохраняются в виде таблицы файл формата TBL. Файл сохраняется в директории проекта, а его имя совпадает с именем команды.
Для применения полученных результатов к текущему проекту необходимо выбрать пункт Применить результаты. После нажатия данной кнопки значения входных параметров в тексте проекта будут заменены на полученные в результате расчета.

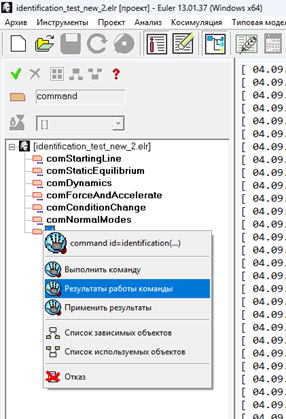

Рис. 22. Просмотр результатов
