6.3 Справочник проекта

Окно Справочник проекта служит для поиска объектов, просмотра и редактирования их свойств, просмотра зависимостей объектов друг от друга и удаления объектов из проекта. Чтобы открыть окно Справочник проекта выберите команду Инструменты / Справочник проекта / Показать. При выборе команды Удалить окно из рабочей области удаляется. Окно может быть приклеено к левому краю рабочей области или иметь обычный вид окна в стиле Windows. Если окно приклеено, то разрешается менять только его ширину. Для этого нужно переместить правый край окна. Внешний вид окна представлен на Рис. 17.

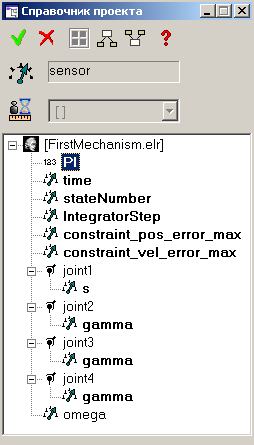

Рис. 17. Окно Справочник проекта

В окне отображается иерархический список объектов проекта. Тип отображаемых объектов соответствует типу, указанному в текстовом поле в верхней части окна Справочник проекта. Для смены типа отображаемых объектов надо нажать на кнопку с пиктограммой типа объекта, расположенную рядом с текстовым полем, и в выпадающем меню выбрать необходимый тип объекта. Для типов объектов, которые имеют размерность (датчики, скаляры, функции), можно проводить фильтрацию по единицам измерения. Для этого надо перевести в нажатое состояние кнопку

, и выбрать необходимые единицы измерения в выпадающем списке рядом с кнопкой. Для задания единиц измерения надо в выпадающем списке выбрать Выбор единиц измерения и в открывшемся окне задать единицы измерения. В результате иерархический список объектов будет заполнен объектами с соответствующей размерностью. Для отключения фильтрации необходимо отжать кнопку

Окно Справочник проекта синхронизировано с другими окнами программного комплекса. При выборе какого-либо типа объекта, например, в окне Панель объектов, в окне Справочник проекта автоматически будут показываться только объекты этого типа. Объект выбранного типа может являться внутренним для другого объекта. Например, системный датчик (sensor) в шарнире (joint) или точка (point) в агрегате (assembly). В этом случае на первом уровне списка будет отображаться имя объекта-владельца. С левой стороны от имени внутреннего объекта-владельца отображается символ «+» (плюс). Если по этому символу щелкнуть левой кнопкой мыши, на экран выводится дополнительный список объектов искомого типа и, при необходимости, очередных объектов-владельцев.

В верхней части окна Справочник проекта находится панель инструментов, на которой расположены следующие кнопки управления.

– вызов окна Редактор объектов для выбранного в данный момент объекта. Если в окне Редактор объектов уже находится редактируемый объект, то при создании рабочего объекта пользователь, нажав на данную кнопку, может выбирать из окна Справочник объекты для заполнения списка параметров.

– удаление выбранного объекта. Удалять можно только объекты корневой части проекта, не использованные при построении других объектов.

– просмотр прикрепленных объектов. Кнопка активирована только для объектов типа звено (body). Если кнопка находится в нажатом состоянии, то в иерархическом списке к каждому объекту типа звено добавляется список прикрепленных к нему объектов.

– просмотр зависимых объектов. Для каждого объекта искомого типа определяется наличие объектов, при построении которых использовался данный объект. Если такие объекты есть, то из них составляется дополнительный список, который прикрепляется к соответствующему объекту. Таким образом, объект превращается в узел иерархического списка. Затем эта процедура повторяется для каждого присутствующего в списке объекта. Так строится полное дерево зависимостей для каждого объекта искомого типа.

– просмотр используемых объектов. Для каждого объекта искомого типа строится список параметров (объектов) создания. Если параметр создания задан значением, то выводится соответствующее значение. Если параметр создания задан объектом, то строится узел со списком параметров создания этого объекта. Таким образом, для каждого объекта искомого типа строится полное дерево параметров его создания.

Работа с иерархическим списком объектов проекта с помощью мыши и клавиатуры аналогична работе с подобными списками во многих программах для Windows, например, Проводник (Explorer). В окне Справочник проекта пользователь может менять имена объектов и значения некоторых типов объектов, а также переопределять параметры агрегатов. Для элементов списка действуют следующие правила.

− Имя объекта корневой части проекта можно менять в том случае, если оно выведено в виде отдельного элемента списка. Следует особо подчеркнуть, что в этом случае изменяется именно имя объекта, а не производится подстановка объекта с другим именем.

− Значения скаляра (scalar) и функции (function) можно изменять только тогда, когда они в виде чисел или выражений расположены справа от знака «=».

− Значение объекта типа цвет (color) можно изменять в любом случае. При этом соответствующий объект окрашивается в новый цвет.

− Значения параметров агрегатов корневой части проекта можно менять без ограничений. При этом имя объекта, значением которого переопределен параметр агрегата, записывается справа от имени данного параметра после знака «=».

Изменить имя объекта в иерархическом списке окна Справочник проекта можно одним из следующих способов.

− Выбрать с помощью клавиатуры требуемый элемент списка и нажать клавишу F2.

− Щелкнуть левой кнопкой мыши по выделенному элементу.

Затем с помощью клавиатуры ввести новое имя или значение элемента.

Чтобы вызвать объектное меню данного объекта, щелкните правой кнопкой мыши по его имени в окне Справочник проекта. Появившееся меню позволяет открыть для объекта персональные справочные окна. В этих окнах пользователь может просмотреть зависимые или используемые объекты и проверить прикрепление какого-либо объекта. Кроме того, объектное меню служит для изменения видимости объекта, стиля изображения и некоторых других характеристик.

При использовании жесткого соединения звеньев существует ряд особенностей в работе Справочника проекта, с которыми можно ознакомиться в пункте «Особенности жесткого соединения звеньев» раздела «Редактирование (описание) ММС» главы «Работа с программным комплексом».
